Wołam zainteresowanych:
@bucz @Bjordhallen @Chrabonszcz @Budo @Dzerson @paul-g @mk-2 @nxo @Pawelvk @Themamduzopieniedzy @Cinkciarz @Dr_Melfi @Westfield @Eliasz_Oderman @scorcc @megawonsz9
Mam działający prototyp. Wyszło wg mnie ujowo, ale znam powody: dorabianie masy i za słabe obstukanie formy.
@cododiaska pacz - świeci xD
Temat do dopracowania, ale najważniejsze że forma jest ok
#majsterkowanie #diy #zrobtosam #elektryka

#konstruktorelektrykamator
Patrzcie co znalazłem przypadkiem w sklepie.
I to nie drogo, 10zł.
Może by w sylwestra postrzelał.
Tylko beczkę trzeba zorganizować.

#konstruktorelektrykamator #elektryka
Pojebało mnie, piąta czterdzieści jeden a ja jadę naprawiać tartak.
Dobrze że niedługo jakieś wolne będzie.

#konstruktorelektrykamator #elektryka
Mały raport sytuacyjny.
Byłem ostatnio na robocie gdzie musiałem przewiercić się przez ścianę z bloczka komórkowego, żeby na zewnątrz podłączyć naświetlacz 100W 18500lm.
Jak na złość nie wziąłem żadnego długiego wiertła, więc nici z roboty.
Ale przypomniałem sobie że mam w samochodzie kawałek kwadratowego pręta 14x14mm, na inną robotę.
Ale może i tu się przydać. Szybkie szlifowanko, i gotowe. Wiertło do otworów fi 20mm, wprawdzie montaż do wkrętarki 13mm, ale w suporku to łatwo się wierci.
https://youtube.com/shorts/OT7eAcedo3c

Robię przygotowania do pewnego projektu którego sercem będą te dwa słoiki.
130W w samo żarzenie, i to jednej sztuki.
Układ wymaga pomiaru prądu, wg obliczeń będzie to ok 70A, i co ważne ok 300kHz.
Prąd można zmierzyć na różne sposoby, pierwszy to bezpośrednio, ale mi nie potrzebny amperomierz tylko sygnał do układu. Więc zostają metody pośrednie. Bocznik prądowy? No też nie, bo punkt pomiaru będzie na bardzo wysokim potencjale elektrycznym, i to zmiennym. Więc zostają metody pośrednie z izolacją. Czyli przekładnik prądowy lub pradowo-napieciowy. I ta druga opcja mi się bardziej podoba, bo akurat potrzebuje sygnału napięciowego. Może hall jak w miernikach cegowych? No ciężko będzie miał przy 300kHz. To może zwykły przekładnik, w końcu to AC więc nie musi być hall tylko zwykły przekładnik z cewką na rdzeniu. No mogłoby to być. Tylko trzeba by znaleźć rdzeń który wydoli przy 300kHz i nie nasyci się przy 70A. To są w ogóle jakieś rozwiązania pozbawione tych wad?
Są, ale mają inne swoje wady.
Jednym z nich jest cewka Rogowskiego. Jest to po prostu kupa drutu zwinięta podobnie do struny gitarowej, i taką spiralą oplatamy przewód który chcemy opomiarowac i gotowe. Brak rdzenia więc brak jego nasycenia czyli szybka reakcja, możliwość pracy z wysokimi częstotliwościami. Ale za tą zaletę płacimy inną wadą. Przy niskich częstotliwościach (typu 50Hz) poziom napięcia wyjściowego jest bardzo mały, i wymaga aktywnego wzmacniacza.
Ale przy 300kHz nas to nie obchodzi. Już przy 60kHz nas to nie obchodzi.
Na kolejnym zdjęciu widać dwa elementy pomiarowe dla przebiegu prądu. Na bliższym planie jest cewka Rogowskiego, nawinięta na kawałku żyły 2,5mm², drutem pochodzącym z przekaźnika samochodowego. Czas produkcji? Jakieś 100s.
A na drugim planie kawałek skręconego srebrnego w kolorze drutu. Jest to drut oporowy chromoniklowy. Ten ma ok 300mΩ. Więc łatwo policzyć jakie prądy płynęły. Jaki jest wzór na prawo Ohma?
To jaką wadą płacimy za łatwość i szybkość wykonania cewki Rogowskiego?
A no taką że napięcie wyjściowe jest przesunięte o 90° względem badanego prądu (przy założeniu sygnału sinusoidalnego). Widać to na ostatnim zdjęciu. Napięcie wyindukowane na zaciskach jest zależne od ∆I/∆t. Czyli zmiana prądu w czasie. Jeśli prąd rośnie, to i napięcie jakieś będzie, ale gdy prąd osiąga szczyt wykresu to w jakimś ułamku sekundy prąd się nie zmienił (styczna do wykresu jest pozioma)więc brak ∆I to i napięcie wyindukowane będzie ca. 0.
Ogólnie przebiegi na zdjęciu nie są idealnie zsynchronizowane, prawdopodobnie wynika to z pojemności pasożytniczych.
(Errata, przesunięcie też może wynikać z tego że cewka została nawinięta na kawałek żyły z miedzią w środku. Miedź jest diamagnetykiem, ale może wpływać na odczyt)
Taka mała, nawinięta na szybko cewka tak ładnie działa, i to przy tak małych prądach i 5x mniejszej częstotliwości to daje nadzieję na łatwość wykonania docelowej.
Aaa, i co z tym przesunięciem o 90°.
W docelowym układzie może się okazać że będzie to pożyteczne, bo robiąc mały przesuwnik fazowy RC albo LC będę mógł łatwo i dokładnie ustawić kąt przesunięcia. A że i tak sygnał ma trafić na przerzutnik Shmitta to wymagane będzie przyspieszenie przebiegu o kilkanaście stopni. Więc już nie 90 a jakieś np 70° trzeba przesunąć.

Jutro bądź pojutrze kolejny raport, bo jest o czym pisać.

Wczoraj, późną nocą, zalałem sobie formę betonem (tak, wiem zaprawa wyrównująca to nie beton ( ‾ʖ̫‾) ).
Na koniec dnia spróbuję rozkręcić formę i zobaczymy czy instagramowy przepis na lampę z betonu to nie ściema
#diy #majsterkowanie

#konstruktorelektrykamator

Ale miałem porypany #sen
Byłem szeregowym żołnierzem na linii frontu.
Tylko była to bardzo dziwna linia. Bo walczyliśmy z Niemcami na plaży jak w D-day ale było to gdzieś lubelskim.
Okopałem się na plaży, miałem jakiś długi karabin, coś jak Mosin, ale miałem też telefon z GPS którym mogłem kierować ogniem artylerii.
Nie mogłem ustrzelić jednego ze snajperów to nakierowałem artylerię na niego. Został tylko dymiący krater. Mogłem wyjść ze swojego okopu. Kolejna scena to jak odjeżdżam z frontu swoim Peugeotem 106 GTI przez pusty Lublin w kierunku swojego domu.
No pojebane.

Pojebane jak akcja którą wczoraj wywołałam w robocie.
Akcja niemal jak we śnie.
Jest sobie pewien zakład, który zwiększa kubaturę swoich budynków. Po prostu dostawiają kolejną halę. Żeby to dokończyć trzeba rozebrać jedną ze ścian. Ściana typowa, stalowa konstrukcja i płyty warstwowe jako poszycie. No i te płyty mają ściągać, tyle że do płyt jest przykręcone sporo instalacji elektrycznych #elektryka . Gniazda 1f, gniazda 3f, gniazda internetowe, napędy bram, ROPy, oświetlenie, kamery. No wszystko co może być to jest.
Zaczęliśmy to wszystko odkręcać, szło sprawnie, bo zepsuć to zawsze jest szybko.
Ale na koniec zostały dwie ważne sprawy, takie czerwone zasilane z czerwonych kabelków.
Czyli ROP (Ręczny Ostrzegacz Pożarowy) i przycisk głównego wyłącznika prądu.
Centrala pożarowa jest w budynku ochrony, no to zostało im zgłoszone że będziemy demontować ten sprzęt i żeby wyłączyli tą sekcję instalacji, bo się da.
Można rozbierać? Można.
No to rozbieramy.
Otwieram obudowę ROPa, a tu syrena wyje.
A procedury zakładowe są takie że jak słychać syrenę to trzeba jak najszybciej udać się do miejsca zbiórki i odbić kartę.
No to idziemy, najpierw powiadomić ochronę że to ja otworzyłem ROPa. Wszyscy robotnicy zanim się zeszli to już by spłonęli żywcem gdyby faktycznie się paliło. No ale musieli odbić się z kartą.
Ochrona ma 3 minuty na odwołanie alarmu w straży. Gdy kończyli rozmowę z koordynatorem to najbliższa jednostka OSP wpisana do KSRG już siedziała ubrana w wozie, gotowa do wyjazdu.
A dlaczego system zadziałał mimo że miał być wyłączony?
A bo ochrona wyłączyła tą sekcję, ale tylko czujki dymu, a reszty nie. Więc nie jest to w pełni moja wina, nawet i nie w 30%.
Przynajmniej wiadomo że system działa i że procedury są jakoś przestrzegane.
I dobrze że to było w sobotę, gdzie byli sami budowlańcy, bo w tygodniu byłoby tu jeszcze z 500 osób etatowych pracowników. Przerwa w produkcji na jakieś pół godziny. Ale byłby raban.

Aaaa, w końcu jestem prawdziwym elektrykiem. Kupiłem sobie koszulkę z nadrukiem.

Krótkie info z mojej #pracbaza nt analizy modułów które po zmontowaniu odpadają na testerze końcowym.
Taki moduł z błędem elektrycznym/elektronicznym trafia do mnie do dalszej analizy. Robię to po to by odpowiedzieć na pytanie co poszło nie tak i jak usprawnić proces produkcji/montażu i podnieść jakość. Na zdjęciu widzicie fragment płytki PCBA modułu pneumatycznego, który odpadł na testerze z błędem pt "brak komunikacji ze sterownikiem modułu".
Analiza zaczyna się od oceny wzrokowej. Zauważyłem możliwe zwarcie na pinach sterownika na płytce i po obejrzeniu tego fragmentu pod mikroskopem potwierdziłem swoje przypuszczenia. Niby proste, ale ta kuleczka lutowia (odprysk podczas lutowania) ma jakieś 0,2/0,3 mm średnicy. Oczywiście skutecznie zwarła styki ukladu uniemożliwiając jego poprawne działanie. Po usunięciu tego odprysku moduł zaczął działać poprawnie.
#elektronika #produkcja

#konstruktorelektrykamator #elektryka #elektronika #hobby #spawanie
Kompletuję materiały na nowy projekt.
Będzie dużo ciepła, wysokie napięcie i efekty audiowizualne.
Niektóre rzeczy można tanio kupić, np za 109zł lampę GU81, ale inne już są droższe. Taki kondensator rezonansowy 10nF 10kV to już jest wyzwanie.
Wg obliczeń prąd płynący w kondensatorze będzie miał ok 40A, zależnie od częstotliwości rezonansowej. Szybkość zmian napięcia może dochodzić do 8kV/μs. Jest to dużo, nie każdy izolator to wytrzyma. Literatura mówi że najlepszym izolatorem do takich zastosowań to próżnia, tylko nie ma dostępnych takich próżniowych kondensatorów 10nF. Są takie po 100pF, ale to 100szt potrzeba. Inne izolatory które mogą spełnić wymagania to polipropylen albo mika. Są dostępne kondensatory polipropylenowe, tyle że taki na 1kV przy 200kHz ma dopuszczalne napięcie pracy ok 100V. Więc bym musiał połączyć 100szt szeregowo żeby utrzymać odpowiednie napięcie, i później dziesiątki takich lini równolegle żeby mieć odpowiednią pojemność. Czyli setki kondensatorów do lutowania. Drogo, duże i niepewne. Ale znalazłem już folię PP żeby zrobić taki samemu, jest to jakaś alternatywa.
No to zostaje mika, nie ma dostępnych od ręki takich, ale są dostępne półprodukty.
Kupiłem dwa arkusze miki 0,4x0,5m, 1x0,22m taśmy miedzianej 0,1mm.
Mikę pociąłem na kawałki 10x12,5cm, a taśmę na odcinki po 8cm i zgiąłem ją w pół, wyszła okładzina 11x8cm.
Do połączenia okładzin wykorzystałem motyw z roboty @Yes_Man czyli spawanie miedzi tigiem. Zespawalem okładziny w dwa pakiety.
Każdy kawałek miki posmarowałem masą uszczelniającą, ma dwie funkcje, ma działać jako izolator elektryczny i jako materiał trzymający całość w kupie.
Pierwotnie chciałem jeszcze mikę pomalować obustronnie miedzią w sprayu, żeby okładziny były jak najbliżej siebie, byłaby większa pojemność, ale próbne malowanie okazało się że mimo opisu 99% miedzi, to nie przewodzi prądu, nawet na odcinku 0,5mm. Więc bez sensu dokładać roboty. A kiedy sprawdzałem to samo z ocynkiem w sprayu i tam przewodził prąd. Może kolejny kondek będzie z aluminiowych okładzin.
Poskładany i dociążony akumulatorem kondensator ma trochę ponad 5nF, teraz siedzi ściśnięty w imadle już ze 12h. Mocniejsze ściśnięcie to lepiej rozprowadzony klej, cieńsza warstwa to i okładziny bliżej siebie. Nie będzie to 10nF jak planowałem, ale jakieś 6 powinno wyjść.
Teraz już bym zrobił to trochę inaczej, nie spawałbym okładziny, raczej lutowanie i to po złożeniu kondensatora.
Jak przetrwa próby napięciowe, czyli przynajmniej 16kVDC to będzie git. Wpakuje go do układu rezonansowego.
Ps1.
Aaa, i jak to kiedyś mawiali:
Jeśli czegoś nie ma na allegro to to nie istnieje.
No i rzeczywiście tak jest, bo na allegro można znaleźć kondensator 10nF 15kV impulsowy, na bazie teflonu za 150zł, kupiłem dwa, jeden niestety przyszedł pęknięty, zareklamowane.
Ps2.
Znalazłem kondensator 10nF 10kV prawdopodobnie ceramiczny, z techniki radiowej.
Jedna z polskich firm sprzedaje takie jako używane.
Cena za 1szt to 12300zl netto. Nie, nie pomyliły mi się zera.

#konstruktorelektrykamator #elektryka
O skurwesyn, na tego to dajcie 8 pozycji.
Jest to przełącznik do silnika w układzie Dahlandera, czyli dwie prędkości, i to jeszcze lewo-prawo.
Wczoraj wymieniałem podobny, trochę mniejszy. Problem był taki że silnik chodził tylko na wysokich obrotach. I to w jedną stronę.
No bo oczywiście ktoś już wepchał swoje łapska. Były zamienione końcówki 1U,1V,1W z 2U, 2V, 2W co powodowało nieprawidłowy rozpływ prądów w uzwojeniu i tylko jedną prawidłową pozycję pracy.
Doprowadziłem do ładu i składu, działa normalnie w dwie strony na dwóch biegach.

Ogólnie jest to chyba jeden z najrzadziej stosowanych układów zasilania silników.
Jeśli dobrze pamiętam to spotkałem go do tej pory 4x. Z czego 3 to są w stolarni, i raz w mikserze do ciasta w piekarni.
Płynną regulację kiedyś załatwiały silniki pierścieniowe albo przekładnie regulowane. A teraz zostały wyparte przez VFD (Variable Frequency Driver), czyli falownik.

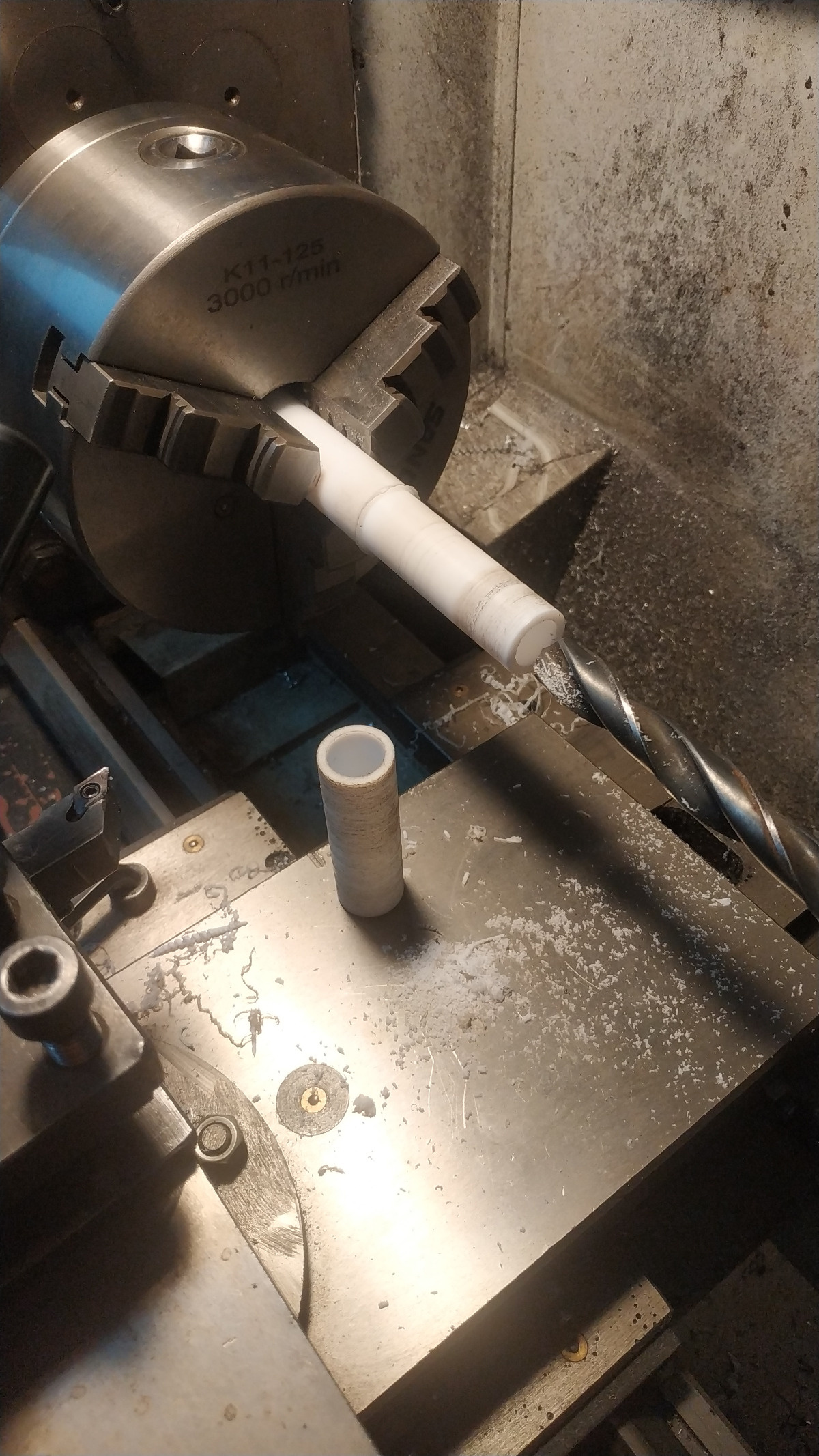

@VonTrupka zobacz, tu masz podany argument dlaczego nie chciałem podpór do uzwojenia z pleksi.
Pajra już wydrukował, zobaczymy co tam przyśle.

Czym ogrzewacie wasze 4 ściany?
czyli 2 in one: Humor i ankieta na temat

Niestety silnik Hejto jest ułomny więc pozwala na dodanie tylko 5 opcji w ankiecie - resztę wypisujcie sami.

#humorobrazkowy #ogrzewanie #ekologia #dom #mieszkanie #oze #ankieta

#konstruktorelektrykamator #elektronika #elektryka #diy #hobby

No i po co komu budzik? Niedziela, budzik nie nastawiony, żarówki też ustawione żeby się nie włączały w niedzielę. A i tak obudziłem się przed siódmą. Trudno, będzie więcej czasu na nic nie robienie. Ta, nic nie robienie, trzeba nowy wpis wrzucić, faktury ogarnąć za zeszły miesiąc, poczytać coś mądrego.

Wciąż brnę w pomiar prędkości światła.
Potrzebne są do tego krótkie ale bardzo silne impulsy świetlne, najlepiej z lasera. Mam generator w oscyloskopie który daje do 25MHz, nie potrzeba tyle, ale to daje możliwość ustawienia krótkich impulsów np 10ns czas trwania, co 100μs. No fajnie, tylko to wciąż jest tylko 5V, i to teoretyczne, bo generator ma impedancję wyjściową 50Ω, i na zaciskach diody napięcie będzie znacznie mniejsze.
No to jest inny sposób na szybkie impulsy, generator lawinowy, to co pisałem wczoraj, ładny przebieg w postaci górki, czas trwania kilka ns, napięcie szczytowe już ok 30V. Przez diodę potrafiło popłynąć do 2A w szczycie. Ale czas trwania tego prądu był bardzo krótki przez co i wyemitowana energia bardzo mała.
Jak to poprawić?
W pierwotnej wersji magazynem energii był mały kondensator 39pF. Nawet jeśli naładował się do 200V to zgromadzona energia to tylko 0,8mJ.
Może większy kondensator? Można, ale wtedy przebieg traci kształt, sygnał rozciąga się w czasie, są wielokrotne odbicia i drgania.
Ale na to jest metoda, zamiast po prostu dawać większy kondensator można dać układ kondensator-cewka-kondensator-cewka....
Tylko komu by się chciało lutować taki zestaw i skąd wziąć elementy na to?
A pewnie większość z nas ma takie elementy w domu. Dwa przewody ułożone obok siebie, tworzą kondensator, czyli już mamy jeden element. Ale też każdy przewód, nawet idealnie prosty ma jakąś indukcyjność. Czyli już mamy drugi element układanki. Dwie żyły przewodu mają jakąś pojemność względem siebie, i jakąś indukcyjność szeregową. Co to nam daje? Linię długą o określonej indukcyjności. W przypadku skrętki UTP jest to ok 49pF/m i impedancja ok 100Ω*. 49pF na metr, to już jest więcej niż było w oryginalnej wersji mojego generatora. Tylko ograniczeniem jest impedancja, bo dla prostych obliczeń możemy ją traktować jako rezystancję, czyli tak jakbyśmy wstawili rezystor 100Ω szeregowo z kondensatorem. Co się robi żeby zmniejszyć tą wartość? Łączy się równolegle. A że w UTP są 4 pary to połączone równolegle dają nam prawie 200pF/m i impedancję ok 25Ω* (100/4).
Duża pojemność, mała impedancja, to brzmi jak przepis na duże prądy. No i są. Pierwszy (wyższy) przebieg jest dla obciążenia 25Ω, z prostego liczenia I=U/R daje nam ok 2,6A, drugi (niższy) przebieg jest dla obciążenia ok 12Ω, szybkie licznie i I wychodzi 3,33A. Po nałożeniu na siebie sygnałów widać że ten niższy po zboczu opadającym wchodzi w wartości ujemne, a wyższy nie spada do 0, tylko dopiero po kolejnym odcinku równym głównemu sygnałowi.
Wynika to z niedopasowania impedancji skrętki do obciążenia. 25Ω to za dużo, a 12 to za mało. Pewnie coś w połowie byłoby ok. Ale wchodzenie w wartości ujemne może mieć pozytywne zastosowanie, dioda laserowa szybciej powinna się wyłączyć.
No dobra, jest już możliwość stworzenia impulsów o dużej wydajności prądowej, ale jak to jest że wcześniejsze sygnały trwały kilka ns a ten trwa 120ns? A no prosto, bo magazynem energii jest teraz 12mb skrętki, prędkość sygnału elektrycznego w takim przewodzie to ok 1m/5ns, czyli w momencie gdy tranzystor zaczyna przewodzić to skrętka zaczyna się rozładowywać, sygnał zanim dotrze do wolnego końca potrzebuje ok 60ns, tam się odbija, zawraca i potrzebuje kolejnych 60ns żeby dotrzeć do tranzystora. Czyli regulując długością skrętki, można mieć sygnały o różnym czasie trwania, 10ns/m. No i oczywiście regulując ilością podłączonych par zmieniamy impedancję i maksymalny prąd.
Czas na testy z diodą, mam nadzieję że jej nie usmażę podając 3A w impulsie.

* Impedancja nie jest wartością stałą dla skrętki, w zależności od częstotliwości potrafi zmieniać wartość. Ale przyjmuje się 100±20Ω.

@Marchew chciał zdjęcia partactw jakie spotykam. No to proszę bardzo, zdjęcie z wczoraj.

Druga wanna na miejscu. Lampka tez fajna. Zabudowy meblowe niestety dopiero najszybciej w styczniu :(

#budujzhejto #budownictwo #architektura

#konstruktorelektrykamator #elektryka
Przyszła jesień, plucha, deszcz i chłód.
Co w taką pogodę wychodzi na powierzchnię?
Tak, grzyby też. Ale wychodzą też na jaw fuszerki. Najczęściej objawiają się losowym wyzwalaniem RCD, i to na obwodach zasilających ogród. Pół biedy jeśli jest dedykowana na takie obwody, gorzej jak jest jedna na całą instalację.
W tym przypadku akurat jest dedykowana na odbiorniki zewnętrzne. No i bardzo często wyzwala w losowych momentach.
A co jest odbiornikiem zewnętrznym prócz oświetlenia? Brama wjazdowa. I klient nie mógł wjechać na posesję.
RCD wali czyli gdzieś jest upływ.
Miernik rezystancji izolacji w dłoń i mierzymy między PE i każdą z żył.
I co? I nic, to co wszyscy się spodziewali. Totalna klapa, po kilka kΩ na każdej żyle.
I teraz weź człowieku znajdzi gdzie jest problem.
Na szczęście znam człowieka który robił tą instalacje więc mogłem się go zapytać. No i kto by się spodziewał puszki łączeniowej W ZIEMI w rabacie z kwiatkami? Żodyn!
A co w puszce? Oczywiście dwa przewody przez jeden przepust (to nie ma prawa być szczelne), w środku masa elektroizolacyjna, zastosowana z nadzieją że woda nie zrobi zwarcia. Zrobiła.
Puszka już jest wywalona, przewody przedłużone, wprowadzone do złącza kablowego od przydomowej oczyszczalni ścieków, tam woda się nie dostanie, a na pewno nie w takiej ilości żeby zrobić zwarcie między żylami.
Tyle że i tak mam jeszcze gdzieś upływ na dwóch obwodach lamp. Ale to znajdę któregoś dnia za widoku.
https://youtube.com/shorts/qKNZO9v4EXg

@bartek555 Ładny bulaj zrobiłem?
Nawet widać maszt z Baksztagiem i Forsztagiem

#konstruktorelektrykamator #elektryka #elektronika
Aktualizacja danych dotyczących budowy kondensatora mikowego.
Niestety mika ma słabą przyczepność i silikon się nie trzyma. Żeby uzyskać nominalną obliczeniową pojemność musiałem go ścisnąć tak mocno jak się da.
Pierwszy pomysł miałem z metalowymi płaskownikami, podczas spawania spoiny ściągają (skurcz odlewniczy i rozszerzalność temperaturowa), byłoby to solidnie ściśnięte, ale jednocześnie byłby tym metal, a po co mi metalowa obudowa w pobliżu kilku kV i 250kHz.
Dlatego padło na rozwiązanie z materiałów nieprzewodzących, czyli plexa i trytki.
Chciałem zrobić tak żeby trytki przyjęły kształt paraboli, no i prawie się udało.
Siła ściskająca jest wystarczająco duża, trzyma ładnie pojemność. Dodatkowe dociśnięcie kilkoma kg powoduje wzrost pojemność o kilka pF.
Skoro konstrukcja mechaniczna jest w miarę ok to trzeba sprawdzić teraz konstrukcje elektryczną. Czyli czy nie będzie miał przebicia.
Ma pracować w układzie gdzie będzie kilka kVpp i częstotliwość ok 250kHz. Nie mam źródła takiego napięcia (jeszcze), na razie mogę zrobić testy napięciem stałym. Generator przeciwsobny Mazillego, trafopowielcza z telewizora i już źródło kilkunastu kV gotowe. Tylko warto by znać jakie faktyczne jest napięcie. Jak zmierzyć tak wysokie napięcia? Można mieć kilowoltomierz, ale nie mam, można użyć przekładnika napięciowego (transformator) ale to zadziała tylko dla napięć przemiennych. Zostaje inna metoda, czyli wykorzystanie prawa Ohma, I=U/R. Mamy duże U więc potrzbne jest duże R żeby I było małe.
Akurat mam polutowaną taką przystawkę do takich pomiarów. Jest to 50 rezystorów 10MΩ±5%. No i tak się składa że wszystkie są w minusie i zamiast 500MΩ wszystkie mają 475MΩ. Dlatego nie zwracać uwagi na opisy markerem.
No i teraz są dwie możliwości pomiaru. Albo wraz z woltomierzem szeregowo wpiąć ten zestaw rezystorów tworząc dzielnik 1:48,5 czyli blisko 1:50, co by dawało 20.6V/kV. Jest też druga opcja, czyli rezystor wpiąć szeregowo z amperomierzem , a dokładniej to mikroamperomierzem. Wtedy będzie przelicznik 2,12μA/kV, taki trochę ciężki do liczenia. Dlatego nie podłączałem całego rezystora tylko taki fragment który miał 400MΩ (tam gdzie biały kabelek), co dawało 2,5μA/kV. 10kV to 25μA, straty na ciepło to 25mW. Praktycznie brak wpływu pomiaru na układ.
Przetwornicę zasiliłem z regulowanego zasilacza. Przetwornica startuje od ok 7V dając 3kV na wyjściu. A przy 16V daje pod 20kV. I tyle kondensator wytrzymał. Więc elektrycznie też jest sprawny.
Skoro już jest kondensator, i to naładowany do kilkunastu kV to żal się nie pobawić dalej. Szybkie rozładowanie kondensatora na iskierniku powoduje emisję światła i głośnego dźwięku.
Skoro mam możliwość pomiaru tak wysokich napięć to szkoda tego nie wykorzystać i zobaczyć jak to wygląda na oscylogramie.
A skoro napięcie to i prąd. Tylko jak zmierzyć prąd w układzie gdzie jest 16kV? Najlepiej bezkontaktowo, czyli przekładnik prądowy, ale szybkie zbocze prądu mogłoby zostać zniekształcone przez rdzeń przekładnika. To trzeba się go pozbyć, czyli cewka Rogowskiego.
600zw drutu 0,3mm na rurce PB 6mm.
Napięcia generowane przez cewkę były na tyle duże że oscyloskop z sondą ustawioną na 10x i skali na 100V/Dz nie ogarniał całego wykresu.
Czyli znów trzeba zmienić zakres pomiarowy. Sonda ma 10MΩ, czyli trzeba dołożyć rezystor szeregowo. Najlepiej to taki 90MΩ (X10) albo np 490MΩ (X50). Ale akurat takich nie mam, a nawet pewnie bym nie miał 90szt po 1M. Szukajc w pamięci z czego można taki rezystor zrobić (kiedyś do generatora Marxa rezystory robiłem z wężyka PCV i gliceryny), pojawił się w głowie obraz szklanych wysokoomowych rezystorów. Dobrze wiedziałem gdzie mogą leżeć, i o dziwo tam były.
Okazało się że są to rezystory 4x10^10Ω. Tak wielkie wartości że już z wykładnikiem potegowym zapisane, 400MΩ. Po połączeniu szeregowo z sondą daje rozszerzenie jej zakresu 41 krotnie, czyli to co pokaże oscyloskop trzeba pomnożyć x41, lub X4,1 przy ustawieniu parametru sondy w oscyloskopie na x100.
Na wykresie widać (żółty to napięcie na kondensatorze, a niebieski to prąd wyładowania) że w czasie 160ns napięcie z cewki Rogowskiego zmieniło wartość o 400V, ale to trzeba jeszcze pomnożyć x4 czyli 1,6kV/160ns.
Co daje 10V/ns. Przekształciwszy wzór z napięcia wyjściowego na prąd wejściowy wychodzi że musiał przepływać prąd ok 2160A, ponad 2kA, ale w krótkim czasie.
Chociaż jak to piszę to rośnie we mnie mała wątpliwość czy czasem pomiar nie został zakłócony przez nagłą zmianę natężenia pola elektrycznego. Muszę zrobić kilka kolejnych pomiarów dla pewności.

#konstruktorelektrykamator #mechanika

Co zrobić gdy śruba jest tak dojebana że nie możesz jej odkręcić nawet z najdłuższymi przedłużkami z zestawu?
Potrzebujesz dłuższej przedłużki, najlepiej to kawałek rurki lub profila. Ale co jeśli nawet tego nie masz pod ręką? To trzeba najpierw użyć mózgu a potem tego co się tam urodziło i tego co masz pod ręką.
W moim przypadku kawałek deski i sznurka. Dźwignia 2x dłuższa to i śruba nie stawiała oporów.

A cóż to za maszyna?
Jest to peleciarka, od góry wlatują suche trociny, które są przepychane przez matryce za pomocą specjalnych rolek. No i właśnie z tymi rolkami jest problem. Właściciel już raz wymieniał zestaw bo jedna pękła na pół, a teraz jest akcja że prawdopodobnie padło łożysko i też stanęła dęba. Na szczęście jedna z wcześniejszego zestawu była sprawna to poszła na podmianę. A tą jedną zobaczę czy uda się naprawić.

Ale sobie projekt na zimę wymyśliłem - będę składał nowiutkie #atari

Pewien typek zza oceanu zaprojektował i wypuścił na open source nową płytę główną małego Atari w formacie Mini-ITX. Płytka zawiera w sobie kilka ulepszeń, a do działania wymaga kilku kolejnych, jednak jako całość jest to nadal Atari. Posiada miejsca na oryginalne złącza do urządzeń zewnętrznych, dodatkowo wyjście RGB i wejścia PS/2 na mysz i klawiaturę. Pięć głównych chipów Atari, czyli Sally, Antic, Pokey (sztuk dwie, jak chcesz mieć stereo), GTIA i PIA też trzeba wsadzić - to właśnie czyni z tego projektu prawdziwe, unowocześnione Atari, bo nie jest to komputerek na FPGA czy innym RaspberryPi, który teraz emuluje Atari, a za pięć minut może udawać Amstrada.

No tylko cały ambaras w tym, że te chipy trzeba skądś wziąć. Rozmontowanie działającego sprzętu w tym celu absolutnie odpada. Mam jednego trupa, więc aktualnie plan jest taki, że wylutuję z niego co się da i przetestuję w innym egzemplarzu. Jak żaden z układów nie będzie działać, to CPU (w sensie Sally) da się tanio kupić na Ebay. Z tandemem Antic + GTIA trudniej, bo aktualnie widzę tylko wersje NTSC, w dodatku w USA z wysyłką za ponad stówkę. Pokey to już w ogóle ciężko dorwać, ale tu myślę, że i tak odejdę od oryginału i wrzucę posiadany PokeyMAX, bo ma dużo większe możliwości. Pozostaje jeszcze kilka szczegółów, jak np. kwarc 3,546894 Mhz, którego śladu na portalach aukcyjnych nie widzę. Ale ponoć jest dostępny zamiennik i już poczyniłem kroki w celu pozyskania takiego. Poza tym wiadomo, pierdyliard rezystorków i kondensatorków, ale to już standardowe rzeczy. A, i te wspominane rozszerzenia. Jedno z nich jest dostępne tylko w USA, ale popytam ludzi w Polsce, może ktoś zamawiał więcej sztuk i ma na handel. Później jeszcze uśmiechnąć się do kogoś z drukarką 3D, żeby wydrukował elementy do obudowy i będzie piękny minikomputerek pod telewizorem.

W dokumentacji napisano:

It is assumed that the assembler of this board is at an expert level concerning soldering skills, with previous board assembly experience, and has a good foundation in electronic trouble-shooting. This is not a project meant to be taken on by an amateur.

Czyli idealnie dla takiego profesjonalnego amatora, jak ja Ale serio, nie ma tu żadnych elementów SMD czy BGA, wszystko klasyczne, punkty lutownicze ładne i duże. Co może pójść nie tak?

#elektronika #diy #starekomputery #atari1088xel

Przypominam że istnieje coś takiego jak HEJTOSZUKACZKA, bardzo przydatne narzędzie gdy szukasz jakiegoś konkretnego wpisu, swojego lub czyjegoś.

#hejto #hejtoszukaczka @koszotorobur #przydatneapki
