#konstruktorelektrykamator

Łłłłuuuuooooaaaa.
Historia #elektryka taka że jeszcze mnie nosi.

Mógłbym opisać wydarzenia chronologicznie, ale nie byłoby tej nuty zagadki i niepewności.
Więc przedstawię tak, jak sam kompletowałem informacje.

Wtorek, 18 lutego, godzina 14:41.
Dzwoni znajomy, człowiek A:
- Człowiek R mówił mi że ostatnio szukałeś uszkodzenia kabla na oczyszczalni?
- No tak, i znalazłem, centralnie po środku drogi.
- Bo i ja mam taką robotę, stary kabel olejak, zwarcie dwóch faz. Trzeba znaleźć gdzie.
- Dobra, kiedy chcesz to mierzyć?
- No najlepiej teraz.
- Teraz nie da rady, jestem na robocie, może być jutro koło południa.
- Jutro nie da rady, znów ja będę na robocie.
- To czwartek po południu ale po 16.
- Dobra, czwartek pasuje.

Czwartek, 20 lutego, 17:16 stawiam się na miejscu, z lekkim opóźnieniem.
- Siema, co tu ciekawego macie?
- To co mówiłem, zwarcie na dwóch żyłach.
- Wiecie jak idzie trasa kabla?
- No z tej skrzynki, tu zygzakiem, obok płotu, pod drogą i na słup.
- Dobra, zmierzmy to ustrojstwo.Takiego kabla jeszcze nie mierzyłem, więc będzie ciekawie.

Najpierw zacząłem od pomiaru rezystancji izolacji. No i faktycznie, dwie żyły mają totalne zwarcie do siebie i do ziemi. Dwie wykazują dosyć dużą rezystancję, to dobrze.
Wiedząc że będzie to pierwszy mój pomiar na kablu olejowym to profilaktycznie wziąłem ze sobą dwa różne źródła sygnału do badania TDR.
Jeden to generator w samym oscyloskopie, a drugi to generator lawinowy z formowaniem czasu i kształtu sygnału przy pomocy kawałka przewodu antenowego (zdjęcia w komentarzu)
Kabelki podpięte do generatora i do oscyloskopu, krokodylki podpięte do żył kabla.
Komora losująca jest pusta, następuje zwolnienie blokady i oczekujemy wyniku.
A wynik jest na pierwszym zdjęciu.
Jest to pomiar sprawnej pary żył metodą z generatorem prostokąta.
Od pierwszego zbocza narastającego do drugiego jest ok 1060ns, czyli 1,06μs.
Już tu widać dwa małe znieksztacenia, w okolicy 320ns i ok 640ns. Niemal idealnie dzieląc kabel na 3 równe części, byłoby to dosyć dziwne. Ale czy elektryka nie jest magią XXIw?
No to teraz czas na pomiar żyły które bez wątpliwości mają zwarcie.
Drugie zdjęcie to wynik owego pomiaru, jak widać pierwsze 640ns nie różni się bardzo od wcześniejszego sygnału, z tą różnicą że po tym czasie zamiast sygnał zmienić amplitudę o drugie tyle to wykres spada do zera, a nawet trochę poniżej. Ale to już wynika z impedancji kabla i generatora.
Spadek napięcia oznacza zmianę impedancji poniżej standardowej, w tym przypadku do niemal zera.
No dobra, znam czas propagacji sygnału do końca sprawnych żył, oraz do miejsca uszkodzenia. Jak teraz czas w nanosekundach przeliczyć na odległość w metrach?
Prosto, trzeba znać którąś odległość. Najprościej to pełną długość. Wchodzimy na Geoportal, wybieramy opcję "uzbrojenie terenu" i mierzymy długość interesującego nas kabla. Na rzucie poziomym wychodzi 72m, ale jest jeszcze kawałek pionowego odcinka przy skrzynce i jakieś 8m przy słupie. Czyli dla łatwego liczenia bierzemy 80m i czas propagacji 1μs
Czyli ok 16cm/ns. Wiemy że uszkodzenie jest ok 640ns od punktu pomiaru. 640ns*0,16m/2=51,2m
Dlaczego jest dzielenie przez 2? Bo sygnał musi przebyć drogę w tą i z powrotem więc dzielimy na dwa.
Chłopaki wzięli metrówkę, odmierzyli te 51m i zaczęli kopać. Na szczęście tereny piaszczyste to nawet ziemi nie zmroziło.
Wykopali dołek jakieś 0,5x1x0,5m, dokopali się do kabla i zaczęli kopać wzdłuż niego.
Ja trochę dokładniej policzyłem czasy i długości.
Bo czas propagacji w sprawnych żyłach był na poziomie ok 1060ns, więc te 640ns jest trochę mniejszym ułamkiem, więc uszkodzenie jest trochę bliżej niż te 51m.
Wałęsa mode on:
- I ja im wtedy mówię, jeśli macie kopać wzdłuż to raczej w drugą stronę.
Wałęsa mode off
Dosłownie 50cm wykopu dalej odkryli starą mufę kablową. Tak starą że twój stary był jeszcze młody. Trzecie zdjęcie.
Mufa zrobiona taką metodą jaką dysponowali ówcześni układacze kabli. Czyli połączone kable zostały zalane lepikiem/smołą. Poleżało to sobie ciul wie ile lat w ziemi. W wyniku starzenia się, smoła popękała, syciwo z kabla zaczęło się wysączać, po wymieszaniu z piaskiem tworząc coś podobnego do plasteliny Play-doh.
Co ciekawe uszkodzenie nie nastąpiło w samej mufie, tylko 20cm obok mufy. Co widać na kolejnym zdjęciu.
Chłopaki od razu wzięli się do roboty, wycięli starą mufę, i wzięli się za zarabianie nowej.
Kable lepiły się jak by były uwalone w miodzie.
Ciekawe czy ten olej nie zawiera PCB (polichlorowany bifenyl)?
Jak chłopaki majstrowali przy głowicy to sobie gadaliśmy. Piąte zdjęcie. Wtedy wyszła na jaw wcześniejsza historia tego kabla.
Tydzień temu właściciel przyjechał do swej letniskowej posiadłości na weekend, ale okazało się że nie ma prądu, zadzwonił na pogotowie energetyczne. Przyjechali na miejsce i stwierdzili że nie ma prądu bo kilka dni wcześniej na tej linii paliły się BM w stacji trafo i inna ekipa monterów znalazła źródło zwarcia w tym kablu, żeby uruchomić zasilanie do sąsiadów to odpięli go od linii napowietrznej. Chyba nie muszę tłumaczyć że człowiek A pracuje w pogotowiu energetycznym i zaoferował się właścicielowi że ogarną tą usterkę jako prywatną robotę.
W trakcie dalszej rozmowy wyszło że podobna sytuacja była już z tym kablem dwa lata wcześniej. Ale po późniejszym podpięciu kabla na słupie wszystko działało przez ten czas. Widocznie woda była tym złym bohaterem.
Pewnie się zastanawiacie dlaczego jest jeszcze jedno zniekształcenie sygnału w okolicy 320ns?
Odpowiedz jest prosta, na 99% jest to miejsce kolejnego mufowania kabla, bo wychodzi centralnie nad linią kanalizacji. Hydraulicy przy kopaniu prawdopodobnie przerwali kabel, co wymusiło naprawę. A że w mufie żyły trzeba rozszerzyć do złączenia to z automatu zmienia się impedancja.

Aaa, i jak by kogoś interesowała budowa takiego kabla to jego symbol to HAKnFty 4x50
Czyli, 4 żyły aluminiowe sektorowe po 50mm² każda, izolowane papierem nasączonym syciwem (taka jest prawidłowa nazwa, a nie olej) całość okręcona kolejną warstwą nasączonego papieru. Na tym jest powłoka ołowiana, tak powłoka z ołowiu. Przykryta kolejną warstwą papieru lub innej juty i na koniec pancerz z taśmy stalowej.
Dzięki ołowianej powłoce jest to kabel niemal wieczny, tylko jest mocno wrażliwy na jakość wykonania głowic. Bo jak są nieszczelne to syciwo wycieka, stwarza problemy i zmniejsza wytrzymałość dielektryczną, co może doprowadzić do przebicia.

W komentarzu są kolejne trzy zdjęcia.

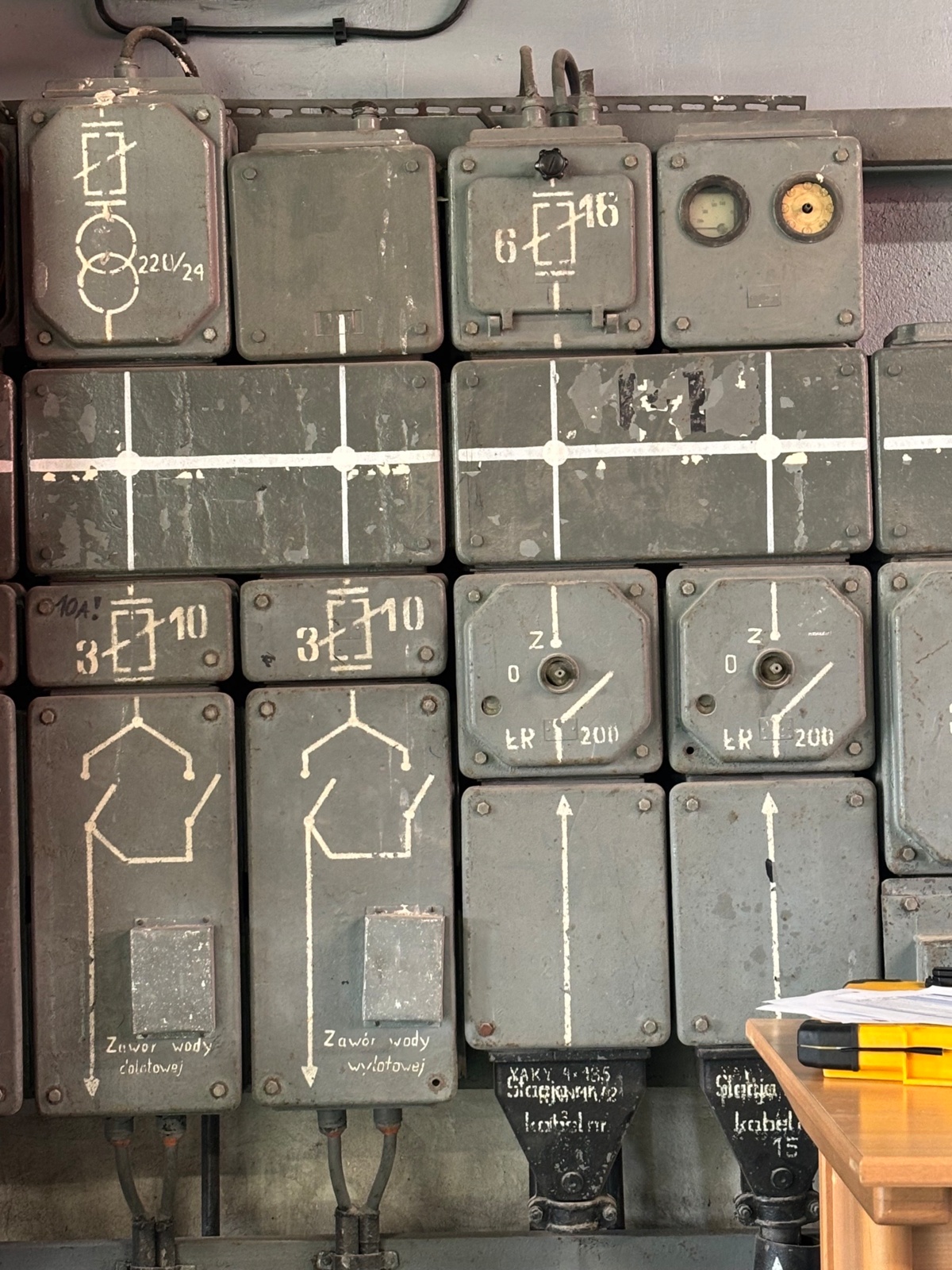

1. Zdjęcie archaicznej skrzynki w czasie pomiaru na uszkodzonych żyłach.

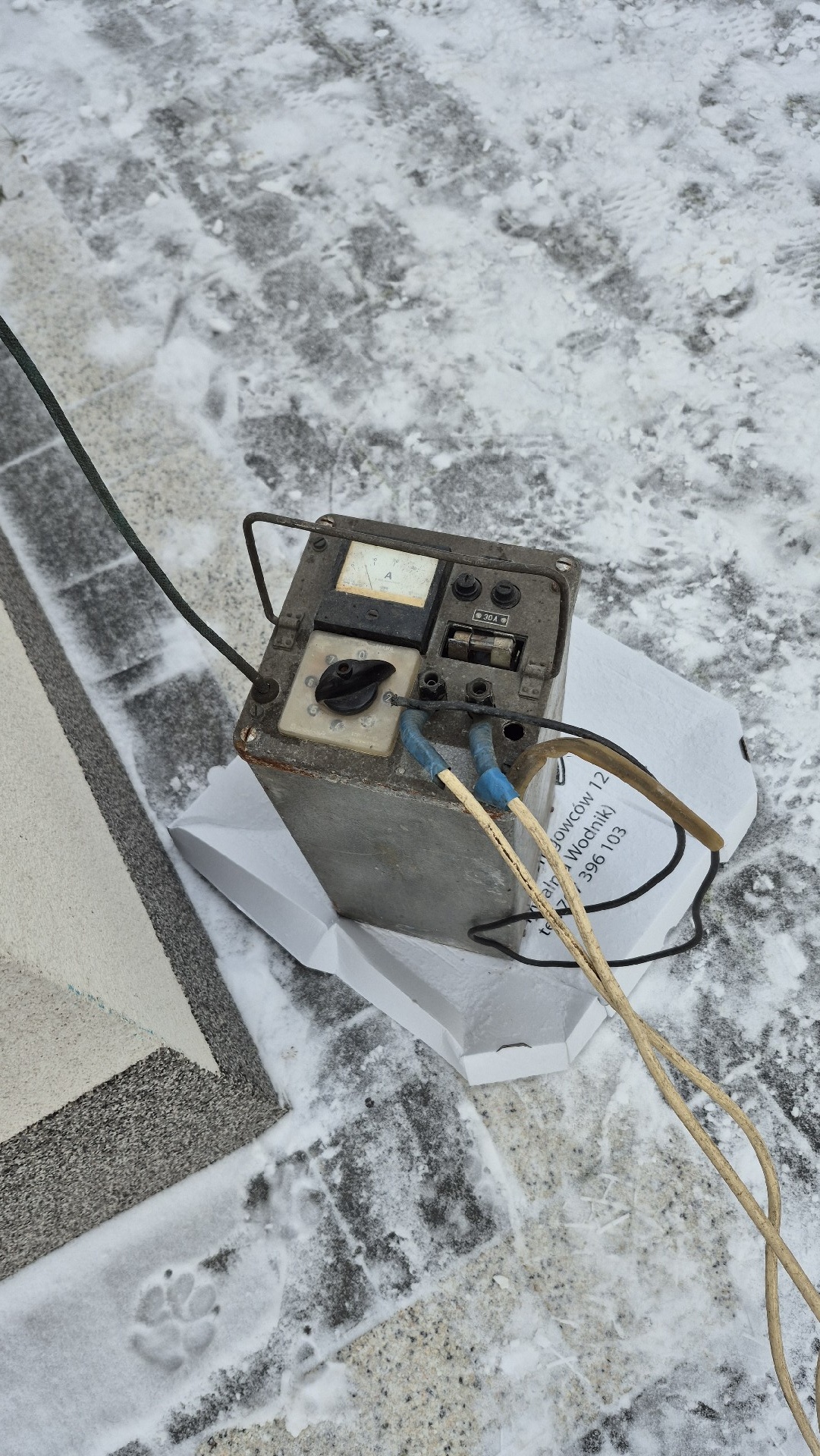

2. Zdjęcie generatora lawinowego
3. Wykres z badania właśnie tym generatorem.
Jak widać czasy są identyczne jak w metodzie z sygnałem prostokątnym.
Z tą różnicą że ustawiony zakres napięciowy jest 20 krotnie większy niż wcześniej.

W kolejnym komentarzu jest zdjęcie zagadka.
Badanie metodą z sygnałem prostokątnym.
Badanie między jedną żyłą sprawną a żyłą uszkodzoną.
Dlaczego wykres ma taki dziwny kształt?

Dobra pamiętniczku, ty już nawpierdalałeś się literek, a ja jeszcze nic nie jadłem, teraz moja kolej.
Spierdalaj.
04eb8445-aac6-425e-b54d-7b274b08c6d0
28cca1c0-fc4e-4cbc-afe7-6222502f3a57
0809a92c-c70d-460f-9071-689ce3f2a879
2b4c159e-7e78-494b-8440-e8215b790223
caa63cc9-d6d2-4b5a-8b1d-0acd859a0c3e
myoniwy userbar
25

Przeczytałem 1/3 i nie mam pojęcia o co chodzi, oprócz tego, że jakiś nie działa i coś tam jakoś mierzysz.

@myoniwy Tradycyjnie. Rozumienie - 60% Napięcie - 100% Piorun. Wykres pioruna sobie sprawdzisz maszyną xD

Zaloguj się aby komentować

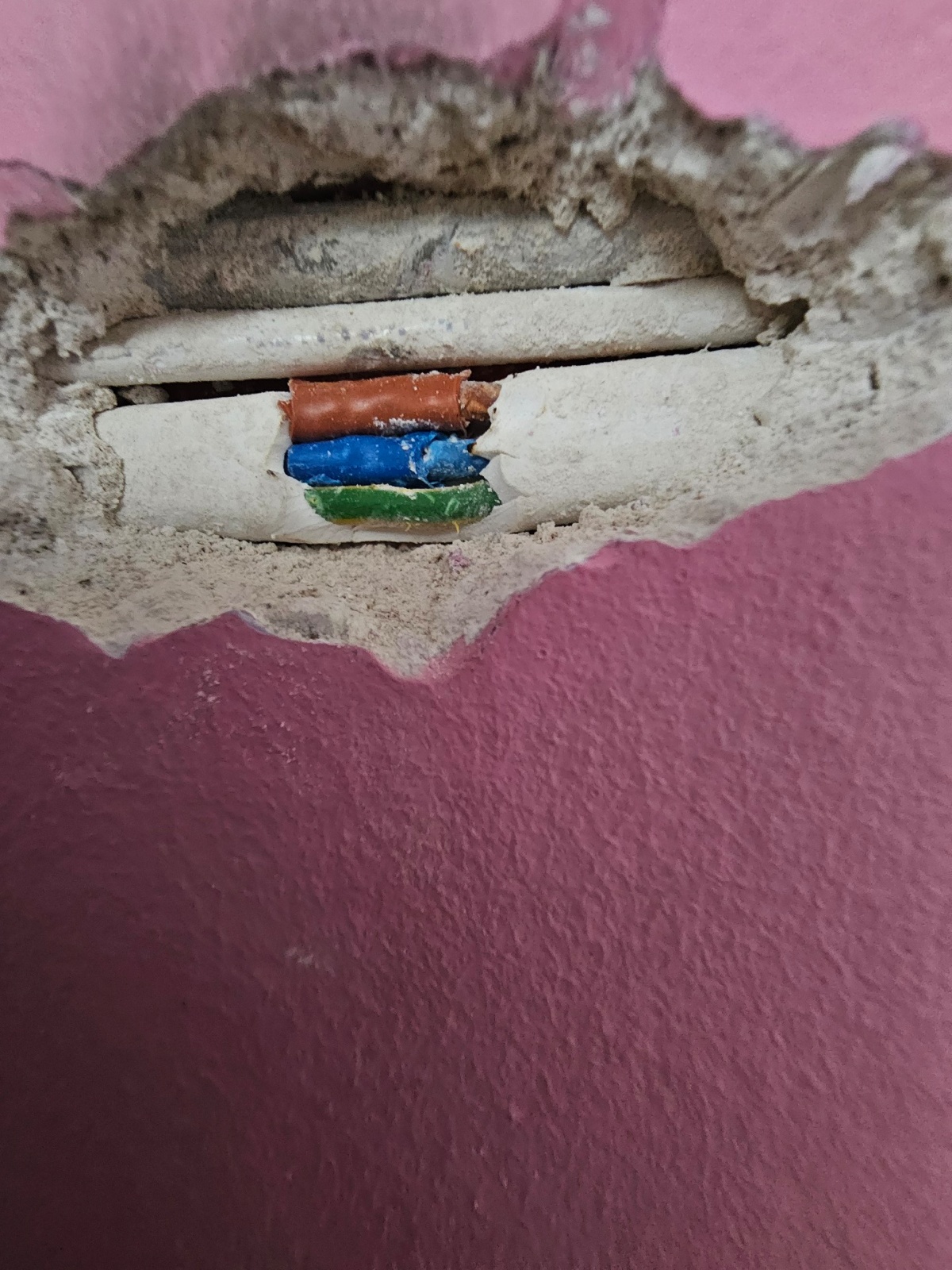

Sprawdziłem i w lokalu jest sieć typu TN-S. Ostatnim razem jeden drut mi się schował
Czyli wszystko legit, oczywiście poza przypadkowym doborem kolorów kabli ¯\_(ツ)_/¯
#elektryka
05b94cfe-f9d6-4cee-bd2c-f444503bb68d
452370e8-46b7-4c23-b38f-4ddcce6f059f
e0e87d5c-4e30-4f02-a08d-5945ac577e44
00503d45-4e44-4ef4-92d4-41618d00cee0
0832fdef-a213-41e3-832c-e9e621b61cff
4

@Yes_Man przewodów :D


Bo już widzę jeden zwrócił uwagę :D

Zaloguj się aby komentować

Pewnie fejk najpierw go tam wsadził a potem ściągnął pfff!

Zaloguj się aby komentować

Zostań Patronem Hejto i odblokuj dodatkowe korzyści tylko dla Patronów

  • Włączona możliwość zarabiania na swoich treściach
  • Całkowity brak reklam na każdym urządzeniu
  • Oznaczenie w postaci rogala , który świadczy o Twoim wsparciu
  • Wcześniejszy dostęp, do wybranych funkcji na Hejto
Zostań Patronem
Za chwilę @myoniwy dostanie kolejnych przerzutów

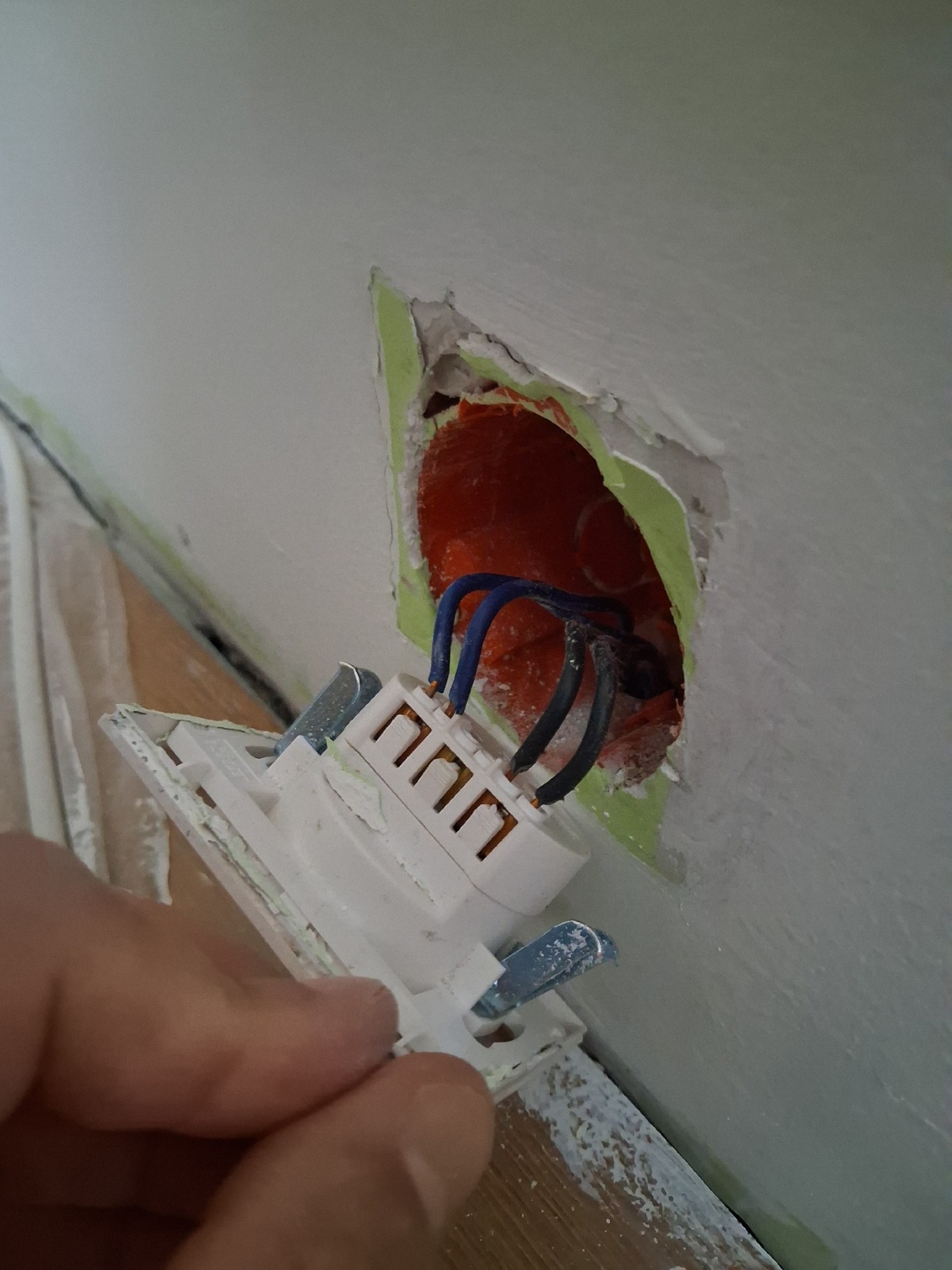

Wczoraj przenosiłem gniazdko w moim mini warsztacie: wyłączyłem bezpiecznik odpowiadający za obwód gniazd, sprawdziłem brak fazy i do roboty. Podczas kręcenia kabelków przypadkowo zwarłem N i PE i wyjebało różnicówkę ಠ_ಠ
Do lokalu mam doprowadzone 3 fazy, ale w rozdzielnicy nie grzebałem - działało a sama rozdzielnica była robiona przez fachmenów że spółdzielni.
Włączam różnicówkę, ściągam panel i widzę kwiatki. Niestety nie miałem żadnego multimetru żeby cokolwiek pomierzyć, ale raczej na 100% mam TN-C. Tylko dlaczego wyjebało różnicówkę i dlaczego ktoś założył różnicówkę do tego typu sieci?
Dopiero dzisiaj będę grzebać. Jakieś pomysły?
#elektryka #majsterkowanie
03748fb5-c5ef-49d7-b179-3c68794aaeaf
c3162c87-a5f2-41cd-b16b-9d04a3df9fe2
dfffb5ea-a949-4324-b44b-19ddb96dbb70
107a11a5-64d1-440d-a565-fb59f707b154
36

Czuje że myoniwy by za jeden kolor kabli wieszał za jaja, i słusznie

Elegancko odjebane xD

@Yes_Man wg mnie to jest tncs, tylko wlz jest na czterech żyłach niebieskich plus zielonożółta (PE). Stąd jeden niebieski jest ojebany niebieską taśmą, że neutralny. Powinny byc trzy pozostałe ojebane na czarno, brąz i szary, ale tak szybciej, a kolejność faz w bloku nie ma znaczenia *).


*) według wielu fachowców nie ma

Zaloguj się aby komentować

#konstruktorelektrykamator

Mała paczka informacji z placu budowy.
Uruchomiliśmy transformator 2MVA.
Chociaż jedynym obciążeniem na tem moment jest oświetlenie. Kilkaset lamp w technologii LED.
Zobaczcie jakie są wartości poszczególnych mocy.
Aaa, tak na początek to warto by powiedzieć czym się różnią.
Pierwsza wartość to moc pozorna (S), czyli proste mnożenie prądu przez napięcie.
Druga to moc czynna (P), czyli prąd razy napięcie i razy cosFi. Zawsze będzie mniejsza lub w szczególnym przypadku równa mocy pozornej.
Trzecia to moc bierna (Q), czyli jest to moc która krąży między źródłem energii a odbiornikiem. A wynika to z magazynowania energii w odbiorniku w polu magnetycznym (indukcyjność) lub w polu elektrycznym (kondensatory)
Znacie wzór na trójkąt Pitagorasa? a²+b²=c².
Ma on zastosowanie nie tylko przy budowie domu czy innej szafki. Ale też przy liczeniu tych mocy.
Bo wzór wygląda wtedy tak: P²+Q²=S²
A dlaczego tak? Bo moc bierna zawsze ma wektor pod kątem 90° do mocy pozornej.
A cosFi to stosunek P/S.
Pitagoras ma też zastosowanie w innych aspektach elektryki, np wartość wypadkowa dla połączenia rezystancji i reaktancji, czyli impedancja. Wzór wygląda wtedy tak Z²=R²+X²
Teraz można podstawić dane z wyświetlacza pod wzór. No i okaże się że równanie nie jest spełnione. Dlaczego? Gdyż dane są zaokrąglone i zsumowane dla 3 faz. Dopuszczając spore zaokrąglenia można uznać że wzór jest zgodny ze stanem faktycznym, a raczej odwrotnie.
Drugie zdjęcie to wykresy wektorowe. Znacie jedno z ważniejszych praw elektryki, prawo CIULa? Jest to proste do zapamiętania przedstawienie w którą stronę jest przesunięcie fazowe prądu (I) i napięcia (U) na różnych elementach typu C i L.
Jak to rozumieć? Na kondensatorze (C) prąd (I) płynie przed napięciem (U). Lub od tyłu, czyli na cewce (L), napięcie (U) wyprzedza prąd (I).
No i tu wykres fajnie pokazuje to. Jak go czytać? Wyobraźcie sobie że jesteście wskazówką sekundnika, i patrzycie który wektor napotykacie jako pierwszy, no i tu najpierw jest wektor prądu a potem napięcia. Gdy zostaną uruchomione jakieś silniki to wektor prądu przesunie się na drugą stronę wektora napięcia. A żeby nie odchylił się za bardzo to stosuje się kompensację mocy biernej w postaci kondensatorów.
I jeszcze jedno, dlaczego moc bierna jest ze znakiem minus? Moc przecież nie może być ujemna. Odpowiedź jest prosta, przyjęło się tak że moc bierna indukcyjna ma znak dodatni czyli teoretycznie pobrana, moc bierna pojemnościowa ma znak ujemny czyli teoretycznie oddana. Ogólnie dąży się do tego by cosFi był bliski 1, może być trochę poniżej, zazwyczaj umowy mówią o wartości do 0,94, ale w stronę mocy indukcyjnej. Bo jeśli wchodzimy w cosFi <1 ale pojemnościowy to się okazuje że trzeba płacić ogromne rachunki.

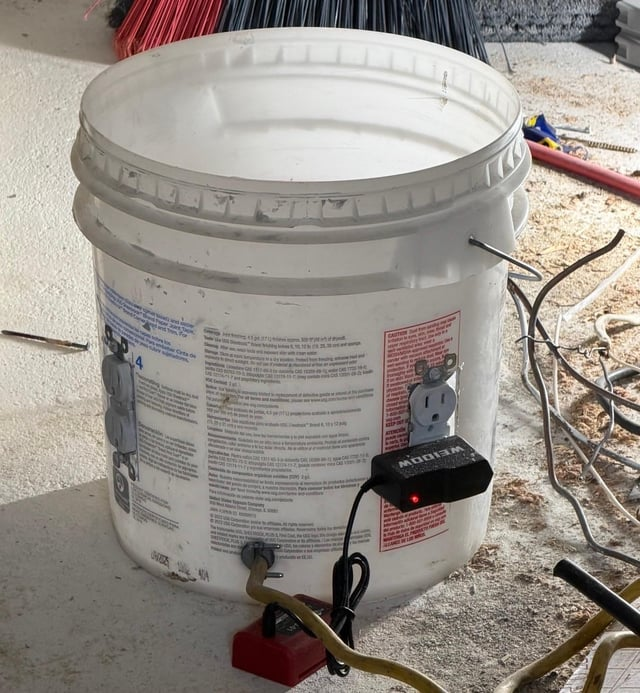

Jak szybko zrobić #remont #elektryka nie psując pół domu? Zrobić instalację natynkową. Po elewacji, bo kto komu zabroni?
#januszex

Żodyn, żodyn nawet nie spróbował odgadnąć zagadki z ostatniego wpisu dlaczego woda z kranu na budowie leciała jak przechodziłem 2m obok.
A odpowiedź jest bardzo prosta.
Kamizelka odblaskowa, jako jedyny na budowie mam kamizelkę z odblaskami. A jak wiadomo odblaski bardzo dobrze odbijają światło żeby w ciemnościach nawet minimalna ilość światła dała informację o obecności kogoś. Dobrze odbijają światło widzialne ale jak się okazuje podczerwień również. Kran ma czujnik zbliżenia dłoni na podczerwień, normalnie trzeba podłożyć dłoń pod kran żeby światło odbite od dłoni było wykryte przez czujnik. A odblask ma dużo wyższe albedo (czyli współczynnik odbicia światła) niż dłoń i to powoduje zadziałanie kranu po przejściu 2m obok.
7045a408-a5bb-4d1c-a936-71190b5b5ef1
e2179f26-7988-46a1-86bb-6fc921155e42
95c7cda4-f0e8-4741-8331-ef834283740e
myoniwy userbar
19

@myoniwy a nie planują tego budynku zaraz ocieplić?

To ten trafo z mefty? Pomiar masz na GN czy na DN? Widzisz tego ciula tutaj też masz pierwsze U.

@myoniwy Ty, to ja już wolę trening siłowy. Spocę się tak samo jak przy czytaniu o ciulach i reak.. reakta.. no czymś tam, a przynajmniej kalorie spalę. A tu kalorii tylko przybyło, bo ośrodek nagrody po zapoznaniu się z treścią wpisu wył o czekoladę. Tabliczkę czekolady. No jak tu żyć?

Zaloguj się aby komentować

Kiedy chcesz zrobić testy rozdzielni ale jakiś pajac przed tobą użył długich śrub do drewna zamiast zwykłych do przykrecenia pokrywy lepsze niż kawa z rana, dobrze że śrubokręt z izolacja był bo by zabolało

#elektryka
fc4529d3-e4aa-471e-99de-3c8dbfc1dee8
8c219cd8-4bda-4ab3-b318-1e0d2e0cc568
32daa359-4c3b-4ec4-a5dd-071b8c866154
8

@Kattephet Czy mnie oczy mylą, czy tutaj przewód liniowy i neutralny są zwarte do obudowy rozdzielni. Jak to mogło w ogóle normalnie działać?

@Kattephet stary, ja się po 3 latach skaplem. Zwarcie fazy z gniazdem sieciowym. Parę gniazd w domu spalonych nie wiadomo dlaczego. Jak zmierzyłem napięcie na szafie rackowej, to się za głowę zlapalrm.

Zaloguj się aby komentować

#konstruktorelektrykamator

@Z_buta_za_horyzont twierdził że wpis miał być na koniec tygodnia. No to jest.
Od czego by tu zacząć? A żeby było chronologicznie to od sytuacji z silnikiem.

Na początku tygodnia dzwoni do mnie koleś, mówi że dostał nr od człowieka Z, który twierdził że ja będę miał czas mu pomóc.
- Panie, nie mam czasu dobrze się wyspać i wysrać. Kiedy mam panu pomóc? Co w ogóle jest zepsute?
- Łuparka do drewna wywala zabezpieczenie, a bo my tu przerobiliśmy gniazdo bo nam nie pasowało...
- Dobra, panie, będę koło 15 wracał z łatania kabla to zajadę i zerknę co się da zrobić.

Na miejscu zastałem łuparkę do drewna, hydrauliczną, silnik 4kW napędza pompę która zasila siłownik, który z kolei wpycha polana na stalowe ostrze.
Co się dokładnie dzieje? W czasie próby uruchomienia wyrzuca bezpiecznik C25. Oczywiście jak to zawsze bywa, ktoś już łapy pchał, bo wtyczka zdemontowana, rozdzielnica rozebrana.
Zaczynam od pomiarów, najprostszych, czyli czy jest przejście z końca kabla na 3 fazach przez silnik. No jest, na każdej fazie ok 2Ω, całkiem normalna wartość. Ale przypadkiem zmierzyłem rezystancję między fazą a PE, i o dziwo też było przejście. Uuuu, tak nie powinno być, rozbieram puszkę przyłączeniową silnika. Mierzę tam, i nie ma przejścia do PE, mierze znowu na końcu kabla i też nie ma przejścia. Co to za chochliki?
Sytuacja dosyć szybko się wyjaśniła. Końcówki oczkowe były ciulowo zarobione i pojedyncze żyły wystawały poza osłonkę, przez co dotykały do obudowy.
No dobra, doziemienie zlikwidowane, powinno zadziałać. Załączamy! I jeb, wywaliło C25.
Uuu, coś jest więcej uszkodzone.
Rezystancje uzwojeń w miarę ok, rezystancja izolacji uzwojenia-PE na poziomie 3GΩ, wystarczające. No to co jeszcze można zmierzyć? Rezystancję izolacji uzwojeń między poszczególnymi fazami. Żeby to zrobić trzeba zdjąć mostki żeby każdy z 6 końców uzwojeń był luźny, wtedy mamy 3 osobne uzwojenia i możemy zmierzyć rezystancję między nimi.
No i tu się okazało że rezystancja izolacji między dwoma uzwojeniami jest w setkach omów, a powinno być przynajmniej w MΩ. W momencie podłączenia zasilana o dużej wydajności prądowej dochodzi do zapalenia się łuku i zwarcia międzyfazowego pomiędzy drutami dwóch uzwojeń.
Czyli silnik do przewinięcia.

Czas na dzisiejszą historię.
Wczoraj po południu dzwonią z tartaku że mają spory problem z tartakiem, bo wywala im bezpiecznik całego sterowania, co powoduje że cała maszyna staje i nie da się pracować.
-Nie dam rady dzisiaj podjechać, jestem omówiony na inną sprawę (muszę podjechać do Pruszkowa). Mogę być jutro.
- Dobra, czekamy do jutra.

To już jest chyba ten moment w karierze że firmy potrafią wstrzymać produkcję na dzień czy trzy w oczekiwaniu na przybycie fachowca (czytaj: mnie), co stawia mnie w sytuacji że to ja dyktuję warunki, a co za tym idzie i kwoty.

Na miejscu dostaję informację że w tym i w tym miejscu w pewnym położeniu wózka dochodzi do iskrzenia i zwarcia. No to co? Tniemy to miejsce.
Okazuje się że już w tym miejscu ktoś dokonywał małych napraw. Tylko tym razem usterka jest rozległa. W ciul rozległa. W sumie 11 żył totalnie przerwanych i 3 żyły z uszkodzoną izolacją.
11 żył w trzech kolorach.
Z czego dwie to zasilanie silnika, dwie linie do potencjometru a reszta to sterowanie.
Dobrze że falownika nie usmażyło.
Więc trzeba znaleźć która żyła ma być połączona z którą żyłą. Bo numeracji brak. Jak to zrobić? Znaleźć oba końce linii i sprawdzić jaki opis jest na początku i końcu i tak zlokalizowane żyły połączyć ponownie.
A jak znaleźć która żyła to która? A urządzeniem zwanym szukaczem par. Jest to generator pewnej częstotliwość podpięty do żyły, i drugie urządzenie w postaci odbiornika, zbliżając odbiornik pojawia się ton dźwiękowy. Co daje informacje że to jest żyła którą szukamy.
Zlokalizowałem numerację żył, zaznaczyłem sobie która to która, zrobiłem mufki w postaci lutowania. I tu genialnie spisała się lutownica na groty T12 zasilana z USB C z baterii #makita.
Każde połączenie zostało zaizolowane podwójną termokurczką.
Maszyna ruszyła. Gdzie drwa tną, tam wióry lecą.
Konstrukcja firany kablowej wymaga modyfikacji.
Trzeba dołożyć łańcuchy które będą przenosiły siły zamiast przewodu, no i specjalne zawiesia z jak największym promieniem gięcia. Chciałbym to zrobić na profilu bramowym 50x50 i wózkach 6 rolkowych, ale to wiąże się ze sporym kosztem. Dlatego najprędzej będzie to modyfikacja wersji z linką stalową i rolkach do linek. Myślałem żeby linkę podwiesić w podobny sposób jak trakcja kolejowa, lub most linowy. Tylko odpowiednie rolki są potrzebne.

Trzecia sprawa, przyszła skrzynka na narzędzia.
Jest kurewsko wielka. Widziałem wymiary na aukcji, ale jednak na żywo robi spore wrażenie.
Przerzuciłem od razu część narzędzi do nowej, razem z nowymi śrubokrętami.
Przy okazji okazało się że w skrzynce woziłem 17 rolek taśmy. Z czego tylko 16 było izolacyjnej.
Dlaczego? Widzicie tą rolkę z numerem 13?
Jest to taśma tzw trzynastka, i ona jest inna od reszty bo przewodzi prąd. Służy od odbudowy warstwy elektroprzewodzacej wyrównującej potencjały na żyłach przewodów średniego i wysokiego napięcia. Jak ktoś o tym nie wie to może narobić sobie biedy używając jej jako "izolacyjną".
Znacie taką zabawę vel grę jak wieża Hanoi?
Polega na przełożeniu takiej sterty krążków na drugie miejsce z użyciem pośredniego miejsca, pojedynczo, z zachowaniem kolejności rozmiarów. Jest nawet wzór określający najmniejszą możliwą liczbę ruchów potrzebną do takiej operacji. L=(2^n)-1 gdzie L to liczba ruchów, a n to liczba krążków.
Zakładając że jeden ruch wymaga ok 1s, to wersja z 17 krążkami potrzebuje 36 godzin ciągłego przekładania żeby zakończyć zadanie.

#elektryka #diy #hobby
ae406139-1e71-4ce8-814a-d67ac0f1e948
25a916c2-be04-4161-ac12-82f460a97d9b
15ffea81-640a-42d2-870c-1cfeade807a2
b692a073-43fc-47b3-a1ee-7122733a9e60
e2720d4d-6335-4b32-be3c-f5dcc697c8c0
myoniwy userbar
22

@myoniwy to jednak fachowiec jest.

@myoniwy Dowcip mi więdnie przy takim poziomie profeski. Dalej rozumienie treści na 60%. Mimo to piorun bez wahania.

,,Czyli silnik do przewinięcia."

kiedyś kiedyś spotkałem się z nową maszyną w której ktoś przykleił srebrzystą naklejkę pod kopułką nad zaciskami

ta się odkleiła częściowo i robiła zwarcie bo była metalizowana

Zaloguj się aby komentować

20% PKB szło na inwestycje. Wybudowali drogi, pierwszy sensowny ich system w tym kraju, który oszczędził mi dotąd pewnie z dwa tygodnie życia i setki litrów paliwa.


PiS mimo iż rządził w dużo lepszej koniunkturze (aż do Covidu) zmniejszał ten procent corocznie.

@Lopez_

technicznie rzecz biorąc, dzięki połączeniu z siecią https://www.entsoe.eu/bites/ccr-map/ możemy z dużym prawdopodobieństwem stwierdzić, że to prawda, że w 2020r prąd płynął z przynajmniej jednej z podłączonych do sieci elektrowni jądrowych.


Badum-tss.

Zaloguj się aby komentować

#konstruktorelektrykamator

Czym by tu dzisiaj was zanudzić.
Ooo, wiem, kolejny wpis na temat #elektryka #energetyka
Zacznijmy od tego do którego mam film, ale niestety już z ostatniego etapu działań.
Wróćmy do początków tej historii.
Sobota, koło południa, dzwoni znajomy.
- Dzwonił do ciebie człowiek D?
- Nie
- To będzie dzwonił.
- Dlaczegóż?
- Bo rano wyjebało prąd na oczyszczalni, jeden kabel nie przewodzi prądu, przepiąłem ich na linię rezerwową. 3 godziny nie działało. Będzie dzwonił żeby zlokalizować usterkę.
- Dobra, zadzwoni to będziemy działać.

Poniedziałek rano, dzwoni człowiek D.
- Siema, mam robotę dla ciebie.
- Tak, wiem, macie walnięty kabel i trzeba znaleźć gdzie.
- Skąd wiesz?
- A mam swoje wtyki tu i tam. Człowiek R mi powiedział.
- Aaaa to cwaniak. Kiedy możesz podjechać?
- W takich sprawach? To i dzisiaj.
Na miejscu szybkie oględziny, co jest czym, jaka linia, skąd i co zasila?
Linia kablowa 5x1xYAKXS240. Cóż to oznacza? Że mamy tu mityczny praktycznie nigdzie nie spotykany układ TNS. Czyli z Rozdzielni głównej do każdego odbioru mamy poprowadzone 5 żył, 3 fazy, N i PE.
Myślałem że on istnieje na prawdę, a to tylko legenda #pdk.
Pomiar rezystancji izolacji dla pewności weryfikacji uszkodzenia. Wyniki? Jedna żyła ok 4kΩ do ziemi, druga żyła, ok 10kΩ do ziemi, trzecia akurat ok, >5,5GΩ. No dobra. Wiemy że na pewno dwie mają doziemienie. No i z informacji człowieka R wiem że jedna faza nie dociera do odbiorników.
Więc czas na pomiar #TDR. Niestety nie mam żadnych zdjęć z tego etapu. Najpierw sprawdzam tą sprawną żyłę. Oscyloskop pokazuje mi ok 2700ns. Szybkie przypomnienie. Prędkość światła w próżni to ok 30cm/ns. Sygnał elektryczny w przewodzie ma mniejszą prędkość ze względu na przenikalność dielektryczną izolatora (czyli jak łatwo/trudno jest go naładować). Im większa przenikalności dielektryczna tym wolniejszy sygnał. W większości typowych kabli i przewodów można założyć że sygnał ma ok ⅔ prędkości światła czyli ok 20cm/ns. Co oznacza że jeśli oscyloskop pokaże 10ns to przewód ma 1m. Dlaczego? Bo sygnał potrzebuje 5ns na pokonanie 1m w jedną stronę i kolejnych 5ns na pokonanie 1m w drugą stronę. Więc widząc wynik na poziomie 2700ns szybko licząc daje to ok 270m kabla. Pomiar drugiej żyły, podobnie. No i trzecia żyła, jest zmiana, pokazuje ok 760ns, czyli niby ok 76m do uszkodzenia.
Obserwatorzy z ramienia zarządcy mówią że kabel jest znacznie krótszy, że ma 120-130m.
Patrzymy na Geoportal, szybkie pomiary trasy no i faktycznie tyle powinien mieć.
To dlaczego pokazuje drugie tyle?
Odpowiedź jest prosta. Przenikalności dielektryczna. Normalnie jak mierzy się kable (typu YAKY 4x35) to jedynym elementem rozdzielającym żyły jest jakaś forma plastiku (tworzywa sztucznego dla purystów). Czasami trafi się linia kablowa w rurze osłonowej (np 4x1xYAKXS150) gdzie będzie jeszcze powietrze między żylami. Ale powietrze w takim pomiarze zachowuje się jak próżna więc nie zwracamy zbytniej uwagi na nie. Ale tu jest inaczej.
Kable to pojedyncze żyły leżące w ziemi. Mokrej ziemi. Sama ziemia ma przenikalności dielektryczną większą od tworzywa, a jak jest to mokra ziemia to tym bardziej. Do tego stopnia że prędkość propagacji sygnału spada do ok ⅓C, czyli do ok 10cm/ns. Więc pierwotny pomiar 2700ns to jest ok 135m ± błąd pomiaru i wynik zgadza się z stanem faktycznym.
To tyczy się całej długość kabla. Wg map bliżej do 120m więc robimy korektę i wychodzi 8,88cm/ns. Pomiar uszkodzonej żyły to ok 760ns czyli po uwzględnieniu nowych parametrów ok 35m±kilka.
Pokazałem przybliżoną lokalizację w terenie, i tyle mogłem zdziałać. I jeszcze w czasie pomiarów zauważyłem sporo zakłóceń 50Hz na odpiętej linii. Zasugerowałem że linia rezerwowa z której teraz idzie zasilanie też może być uszkodzona.
Lokalni działacze stwierdzili że sami odkopią kable i będą się potem kontaktować.

Telefon dzisiaj rano dźwiękiem w rytmie SKA oznajmił że ktoś chce ze mną rozmawiać, był to człowiek D.
- Odkopaliśmy kable, walnięty w miejscu gdzie pokazałeś. Trzeba to naprawić.
- Spoko, podjadę, obejrzę sytuację, zobaczę jakie materiały będą potrzebne i będziemy działać.
Na miejscu okazało się że jedna żyła jest totalnie upalona, no może bardziej utleniona.
Druga żyła ma wypaloną dziurę w izolacji. To te dwie żyły które miały doziemienie.
No i jest jeszcze trzecia żyła z uszkodzoną izolacją. Ta akurat z rezerwowego toru, i to prawdopodobnie przez nią były te zakłócenia w czasie pomiarów.
Okazało się że żyła z przerwą była już naprawiana, prawdopodobnie przez wykonawcę jakieś 1,5 roku temu. Lub nie naprawiana a może po prostu przedłużana. Nie wiem, ale wiem że aktualne uszkodzenie jest pół metra od starej mufki. No i tu w końcu mogę wstawić film.
https://youtube.com/shorts/KY5jD-xRGKQ
(Ciekawe czy hejto wyświetli jako film czy jako błąd w dostępie i to po niemiecku.)
Kabelek stwierdził że zmienia swoje zaimki i teraz będzie się identyfikował jako pantofelek i podzieli się na dwa.
Z obu końców od uszkodzenia odciąłem po dobre dwa metry, tak wilgoć wniknęła między druty. Efekt kapilarny to potężne zjawisko.
Uszkodzona żyła została naprawiona przez wstawienie ok 4m wstawki. Kolejna żyła z uszkodzoną izolacją została rozcięta, i zmufowana dla pewności. A trzecia żyła z drobnym uszkodzeniem izolacji została naprawiona przy użyciu taśmy PCV i samowólkanizujacej. Po wszystkim pomiar rezystancji izolacji wszystkich żył, wyniki są ok.

Za takie wykonanie wykonawca powinien zostać powieszony za jaja na najbliższej latarni, a na sąsiedniej inspektor. Kto dopuścił trasę kablową bez podsypki, bez zasypki, z folią bezpośrednio na kablach, po środku pasa drogi, dwa tory (główny i zapasowy) wymieszane w jednym wykopie?
Człowiek który wziął to pod swoją pieczę jest na tyle zdeterminowany że prawdopodobnie odkopią całą trasę i wsadzą kable w rury osłonowe dwudzielne.

Jaki z tego morał? Nie cena powinna być czynnikiem decydującym w przetargach.

No dobra, to jak już tak ładnie idzie to czytanie to może jeszcze jedna krótka historyjka?
Dzwoni człowiek ze wsi że coś mu skwierczy przy liczniku, i światło mruga w domu.
Dobra, będę wracał z robót do domu to zajadę, jak zdążę to się jeszcze naprawi.
No faktycznie coś skwierczy. Efekty akustyczne to jedno, ale są też i efekty wizualne.
Jest to zabezpieczenie przedlicznikowe, czyli te czarne żyły są połączone bezpośrednio z linią dystrybucyjną, a kolejne zabezpieczenie to BM w stacji trafo czyli pewnie coś ok 100-160A. Gdyby zwarły się dwa to nieźle by się smażyło.
Niestety wymiana takiego zabezpieczenia musi odbyć się PPN czyli Praca Pod Napięciem.
https://youtu.be/nSKZ2gWpXQM
Gdy chciałem odkręcić środkową żyłę zauważyłem mały łuk elektryczny. Oczywiście nagrałem to dla potomnych. Skąd ten łuk?
To czarne na wyłączniku to mieszanina zwęglonego plastiku, sadzy i odparowanego metalu. Gdy śrubokręt dotykał do śruby i do brudnego plastiku to w miejscu kontaktu dochodziło do małego, ale to bardzo małego zwarcia międzyfazowego. Kilka dni dłużej i mogłoby się nieźle zapalić.
Dlaczego nie ma dźwięku w tym filmie? Bo w tle klient opowiadał swoją historię życia, kto by chciał to słuchać?

Wczoraj @zielonywewrzystkim chwalił się swoimi kabelkami i narzędziami rodem z za Wielkiego muru. Ja też sobie kupiłem coś ciekawego.
Nową skrzynkę na narzędzia (250zl), organizer (190zł) na tulejki i złączki WAGO i nowy zestaw wkrętaków (180zł). U Chińczyków bym miał za to pół kontenera sprzętu. A tak przynajmniej wsparłem polski przemysł, bo skrzynka i organizer są od QBricka.

Historię o silniku zostawię na kiedy indziej, bo ileż można czytać.
Może coś się jeszcze w tygodniu wydarzy, to będzie materiał na kolejny wpis.
79dc5924-b45e-4585-b4dd-ab29e127c0e8
58269692-e837-496a-93a1-86d3ac2a2fe1
411c28ef-2250-4eb9-adcc-32937f123053
a1d4a27d-ad55-406e-a68a-9e6169358cf2
f48e4a17-247a-42a6-b16e-d38b452f0eae
myoniwy userbar
12

@myoniwy

Prądy elektryczne to dla mnie zagadnienie conajmniej ocierające się o magię (anie prądów ani magii nie potrafię w głowie obrócić) – ale poczytać Pana fachowca to aż miło.

@myoniwy Paaanie. Ja tam sobie chwalę. XD

Z tych opowiastek to można historię partactwa ułożyć i przewałek na kasę.

Zaloguj się aby komentować

Ponad 200k wyświetleń, robi robotę

Zaloguj się aby komentować

Cytując klasyka "Co to za sztuka skręcić dwa kabelki..." A no, właśnie, dlatego też pokusiłem się o skręcenie trzech. Ale nie będę spamował tagu używanego przez @myoniwy, a potrzebuję jeszcze jego pomocy

Od kilku ładnych lat używam przedłużacza o długości około 25 m, samodzielnie złożonego z przewodu w białym poliwinicie OWY 3*2.5. Już kilka razy zdarzyło się że stopił wtyczki, oraz raz przepalił listwę. Ale stało się nieuniknione, ząb czasu zdołał pozostawić swój ślad. Przewód, stał się strasznie twardy zwłaszcza teraz w chłodniejsze dni, również ma tu i ówdzie przetarcia i był raz łatany. Ale też jest delikatnie niewygodny ponieważ jak potrzebuję przedłużenia kilku metrów muszę rozwijać cały aby tam się nic złego nie wyindukowało.

Dlatego postanowiłem zrobić sobie prezent, nie jeden a dwa... przedłużacze. Wykazując się sprytem i przebiegłością, 30 metrowy odcinek przewodu gumowego OW 3*2.5 podzieliłem na odcinki równo 10 oraz 20 metrowy.
Zakupiłem już sprawdzone przeze mnie dwa komplety, ze względów oczywistych, wtyczki oraz gniazda.

Po zapoznaniu się z obszernymi instrukcjami obsługi, przejściu internetowego kursu elektryki a także konsultacji z dobrze wiecie kim, przystąpiłem do działania.

Obrałem z gumy końcówki przewodów, kabelek fazowy oraz neutralny delikatnie skróciłem względem, tego kolorowego ochronnego, zdjąłem izolację na długość około 6 mm.
Dalej, co ciekawe pokryłem końcówki cyną, ponieważ tak, podobno jest lepiej. Ale nie mnie to wyjaśniać.

Uwaga! Na tym etapie warto skupić się na elementach które, mają zostać założone na przewód, przed przystąpieniem do przykręcania kabelków do kostek. Dlatego też od razu na wszystkie cztery końcówki założyłem odpowiednie gumy i osłonki wtyczek.

Następnie według schematu L jak faza, N jak niebieski i żółto-zielony do środkowego, dokręciłem z odpowiednią siłą, śrubki trzymające przewody w kostkach.

Założyłem osłonki skręciłem wtyczki oraz gniazda i ..... Voilá ... Działa za pierwszym razem, nawet wiatrak się w dobrą stronę kręci

#elektryka
#chwalesie
#kabelki
#diy
#zrobtosam
#prad
efb23e01-aefb-4678-9b65-620b27fcd597
d78645ff-f33c-4fba-8bb5-5ad237e4a913
cee6c2e7-8678-4138-b12b-ae5869fda8b5
67e83609-7ce9-41ee-b477-31df80012081
71bdf928-5531-4129-b9f7-e2778c8ac9e0
14

Nurtuje mnie metoda, wedle której stawiasz przecinki.


Do przedłużacza czy generalnie wszystkiego "mobilnego", a nie podłączonego na stałe, lepsze niż lutowane końcówki byłyby takie:

https://elektroweb.pl/pl/zaciskarki-do-kabli/974-praska-do-kabli-zaciskarka-do-tulejek-1200-koncowek.html

Chciałem kupić kiedys przedłużacz do spawarki i po poczytaniu opinii w necie i przejżeniu oferty też zrobiłem sobie sam. Good job!

@Zielonywewszystkim gosc co wtyczki na kabelek zalozyl i sie przy tym nie zabil xD

Zaloguj się aby komentować

@100mph Spowodowane to jest niezadziałaniem systemu spustowego. Wkładki posiadają wybijak który po przepaleniu wkładki otwierają rozłącznik.

A jak to się nie stanie to bezpiecznik niestety nie tworzy idealnej przerwy w obwodzie, tylko staje się dużym rezystorem.

Zaloguj się aby komentować

Wiecie co? Stało się coś dziwnego, a nawet dwa razy.
Po pierwsze, wyspałem się dzisiaj, dlatego tak późno jest wpis.
Po drugie, zgubiłem scyzoryk, a dokładniej to zostawiłem go na robocie. Nie wiem czy wytrwa tam na miejscu parę dni i czy ktoś go nie zapieprzy.
No ale cóż, lecimy z dniem i wpisem na #konstruktorelektrykamator
@cebulaZrosolu zobacz, tak się jeździ wózkami nożycowymi. Linia produkcyjna, konstrukcja wsporcza dla rurociągów. Idealnie ją wymierzyli. Wózki ledwo się mieszczą.
https://youtu.be/SaCt4vFtHd4

A tu kolejna szafa prefabrykowana, łącznie chyba ze 20 rozłączników na 160A. Z czego jeden nie miał śrubki przykręconej do szyny prądowej, a cały zestaw 10 w jednym przedziale miał niedokręcone. Dobrze że zorientowaliśmy się przed puszczeniem dużych obciążeń. Zamawiasz szafę za grube dziesiątki albo setki tysięcy złotych, producent wystawia certyfikaty zgodności itp a tu taka lipa.
https://youtube.com/shorts/vbJ9oVUOovs

A i jest jeszcze jeden zaległy temat. Tydzień temu dzwoni znajomy że spaliła się pompa na przepompowni i że jest uszkodzony przewód, trzeba znaleźć gdzie.
Od razu urodziły mi się pytania, a gdzie zabezpieczenie termiczne silnika? Przecież jak by stracił jedną fazę to po chwili termik powinien wywalić. Termika brak, bo zasilanie z falownika. No to tym bardziej, asymetryczne obciążenie i falownik powinien zatrzymać pracę i wystawić komunikat o błędzie.
Ale to nie moja sprawa kto co źle ustawił. Ja miałem tylko znaleźć przerwę w obwodzie.
Kabel dość długi, bo ok 180m. Najpierw badanie rezystancji izolacji. Brązowa i niebieska przejście do ziemi. No dobra to sprawdzamy TDR. O tyle szczęśliwie że brązowa nie miała ciągłości. Bo samo przejście do ziemi na poziomie kilku kiloomów jest ciężkie do wykrycia na moim TDR. Tak wygląda pomiar na sprawnej parze żył.
Takk na brązowej i którejś sprawnej. Z pomiarów wychodziło mi długość kabla ok 173m (odległość między niebieskimi markerami). Po sprawdzeniu cech na kablu miał dokładnie 174m. Idealny pomiar. Uszkodzenie w okolicy 23m od punktu pomiaru. Czyli gdzieś w okolicy płota. No i to był strzał w dziesiątkę. Jak stawiali płot to przewiercili kable.
Dwa były zmufowane bo były uszkodzone totalnie. A na tym nie zauważyli uszkodzenia izolacji i zostawili go na pastwę wilgoci, która dopadła go niecały rok później.
Tak to się dzieje w tej #elektryka , jak nie elektrycy partacze to budowlańcy partacze.
01b082f2-5539-40a2-a554-b7491f53eeff
8f535a2f-e26c-49c8-a549-e00bd32b54e5
d64a927e-3453-45ca-b66d-896038914e3d
759ae7ec-d306-43c3-9548-557cb651b883
myoniwy userbar
4

Wpis jak zwykle na poziomie, co prawda nie moim, bo elektryk ze mnie żaden, ale czyta się przyjemnie. Pierwszy raz widzę żeby ktoś zwyżkę/podnośnik nożycowy nazywał wózkiem

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka
Dzisiaj taki szybki filmik.
Zamawiasz prefabrykowaną szafę żeby tylko ją zamontować i podłączyć.
Ale finalnie i tak musisz połowę obwodów rozebrać i połączyć od nowa bo ktoś mówiąc kolokwialnie spierdolił robotę.
https://youtube.com/shorts/FkwkWsrCSKE
Duży stycznik to SZR, czyli Samoczynne Załączenie Rezerwy, w momencie gdy z jakiegoś powodu zabraknie zasilania głównego to przełączy się na zasilanie zapasowe i z automatu zasili obwody oświetlenia awaryjnego. Małe przekaźniki bistabilne są do ręcznego załączania poszczególnych obwodów oświetlenia.
myoniwy userbar
5

Chcesz porządne szafy? Mogę Ci polecić dobra firmę.

Sterowanie zerem, co za odrażająca i głupia praktyka. Myślałem, że to całkiem wyginęło wraz z "fachowcami" starej daty.

@myoniwy spod Białegostoku powiadasz? Czyżby Eltron z Łap?

Zaloguj się aby komentować

Chłop se zrobił rozdzielnicę 32A. Jebałem się z tym prawie cały dzień, ale za to wyszło 2x drożej, niż gdybym kupił gotową. Teraz mogę używać wszystkich dwunastu airfryer'ów jednoczesnie! Ha! Ciekawe, czy będzie sypała piorunami? (tak, to jest aluzja).

Uparłem się, że ma być mała. Użyłem bezpieczników o szerokości 3/4 modułu, dzięki czemu w pięciu polach upchałem ich sześć sztuk i jeszcze zostało pół modułu na sygnalizację napięcia.

#elektryka #konstruktorelektrykamator #diy #majsterkowanie
e5f9b8e8-703b-4223-ab82-a38d0f73576c
19a65aa7-7d12-40f9-8952-32742780b059
12

Jebałem się z tym prawie cały dzień

Dobrze, że Ciebie nie jebło raz a porządnie .

Jebałem się z tym prawie cały dzień, ale za to wyszło 2x drożej, niż gdybym kupił gotową

ab2b89c6-7bc2-45f2-9611-19af19f98a8a

Zaloguj się aby komentować

Na mojej wsi 6-10k robocizna

Komentarz usunięty przez moderatora

11k za wykopanie i pociągnięcie kabla ze skrzynki licznika do rozdzielnicy w domu, rozprowadzenie kabli do punktów z rozdzielnicy do pomieszczeń, w tym zasilających, sieciowych i jeszcze do monitoringu, ale to już rzucili na poddaszu. Rozdzielnica okazała się za ciasna, a niektóre kable poprowadzone fatalnie (oświetlenie zewnętrzne z przodu bierze zasilanie z łącznika schodowego w garażu - no litości), ale z czegoś trzeba żyć, więc pozwoliłem im nieświadomie partolić, a sam zająłem się zarabianiem pieniędzy.


Gniazdka, oprawy i łączniki zamontowałem sam, bo chcieli za to dodatkowo 3k. Monitoring też sam kupiłem (rejestrator + 8 kamer HikVision 2 Mpix za 4k z Allegro), końcówki kabli zarobiłem, kamery powiesiłem i wszystko skonfigurowałem, nie mam pojęcia na ile by to wycenili. Sąsiadowi za sam monitoring z alarmem inna firma zawołała 20k, więc dał na razie spokój.


Dom 211 metrów z podwójnym garażem, mieszkalnej powierzchni około 130 metrów, żadnych "smart" ani "inteligentnych" gówien, pstryczków na WiFi i innego aktualnie modnego badziewia.

Zaloguj się aby komentować

Czy jakiś mądry człowiek mi wytlumaczy taką sytuację:
Przy wymianie bojlera fachowcy angielscy nie wymienili bardzo starego kabla od zasilania. No i po czasie zaczęło wywalać korki.
Po wezwaniu ich spowrotem, w pośpiechu nowy kabel podłączyli do starego gniazdka ściennego i pora na cs'a.

Czy to jest normalne? Bo coś mi nie pasowało od samego początku a chatgpt powiedział, że tak nie wolno bo bojler ma większy pobór mocy i coś tam.

Dzisiaj kładłem plyty gk i wymienialem gniazdka, więc kabel od bojlera polaczylem z innym nieuzywanym przewodem

Coś się stanie?
Na zdjęciu gniazdko z fachowo wpiętym kablem od bojlera.
#elektryka #remontujzhejto #uk
059556dd-bbad-45a6-b3df-218356d0ac57
7

Kurde ile kolorów xD

Czy aby na pewno wiesz gdzie ten nieużywany przewód biegnie? Może już coś jest nim zasilane.

No i czy ja dobrze widzę że żyła od przewodu ochronnego jest zupełnie bez izolacji?

RUch Oporu w UK. Tylko oni mogą pomóc.

Czy to jest normalne?

ostatni brytyjczyk który znał odpowiedź na to pytanie zmarł w '85

Zaloguj się aby komentować

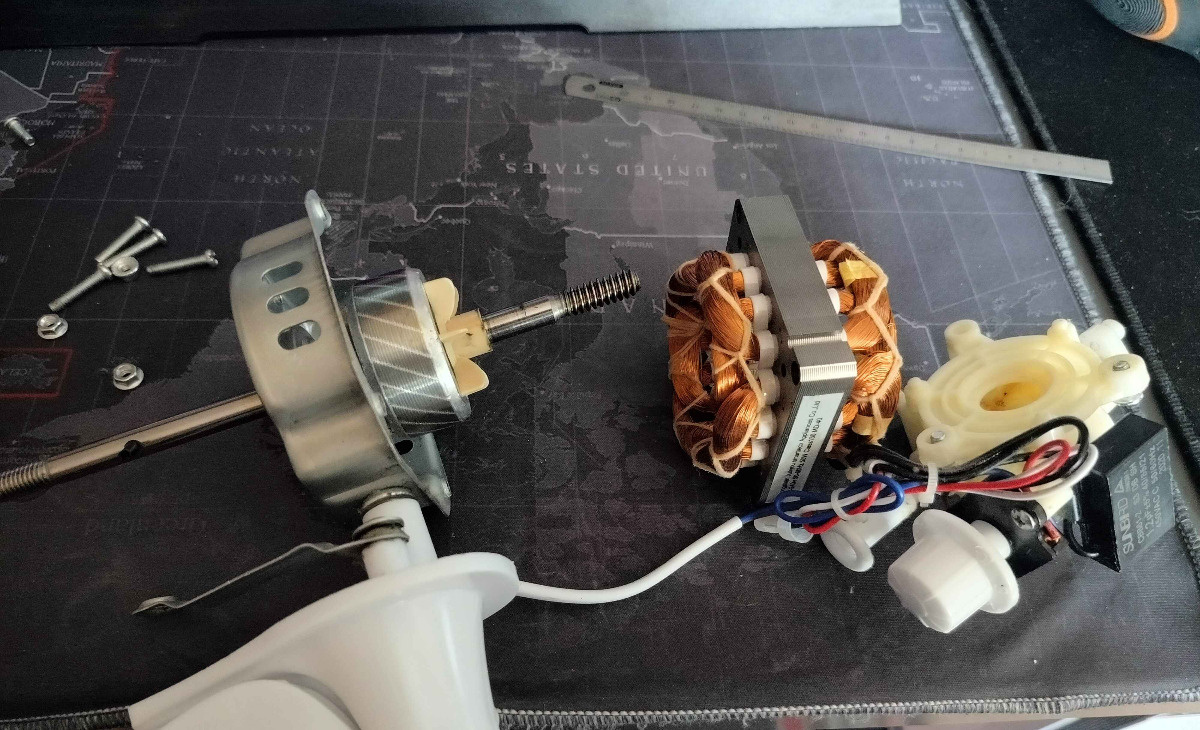

Okej, pytanie to ekspertów. Jestem trochę noga, jeśli chodzi o elektrykę, a chciałbym naprawić to o i owo w mieszkaniu. Są jakieś na tyle dobre książki/ tutoriale/ for dummies, żebym mógł się tym sam zająć? Chodzi mi o wymianę gniazdek, czujniki ruchu, bezpieczniki itp.. No wiecie, żeby prąd mnie nie kopnął i takie tam w przyszłości, chciałbym się pobawić home assistant, ale to już bardziej software i sobie poradzę.

#pytanie #elektryka #diy
23

@gastlich Znalazłem jakiś czas temu stronę Stowarzyszenia Elektryków Wiejskich i tam mają fajne książki w PDF napisane prostym językiem no bo wiadomo jaki target i polecam

http://www.elektrycywiejscy.irsep.org/szkolenia.html

@gastlich Zrób najpierw coś małego po czym będziesz mógł się poczuć "elektrykiem". A potem z górki, bo elektryka prąd nie tyka.

Jak Cię raz pierdolnie i spalisz gniazdko to już będziesz wszystko wiedział;)

Zaloguj się aby komentować

@Yes_Man dziadkowi się zepsuł w zeszłym roku i ubolewał. Ja w sumie też bo całe dzieciństwo się tym bawiłem.

Nie idzie teraz kupić.

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka

Dalszy ciąg testu porównawczego złączek do przewodów. Oryginalnych #wago i kopii rodem z #madeinchina kupione na #temu

Po ostatnim teście parę osób (np @chrabonszcz ) zarzucało że jest bez sensu bo prąd był przekroczony mniej więcej 3 krotnie względem deklarowanego przez producenta. No i słusznie. Straty ciepła na elemencie to I²R, więc zwiększając prąd 3 krotnie straty ciepła będą 9 krotnie większe. Więc nie ma co się dziwić że obie złączki się grzały i topiły.
Tylko trzeba zadać sobie pytanie dlaczego chińska stopiła się szybciej i dlaczego ona spłonęła?
Gorszej jakości plastik? Niższą temperatura topnienia? Wyższa rezystancja połączenia, a co za tym idzie więcej wydzielanego ciepła?

https://youtu.be/\_6Cs9KxvuD4

Ten test miał wykazać gdzie leży problem.
Co było mierzone?
Spadek napięcia na złączce, co prawda sumował się on ze spadkiem napięcia na kawałku przewodu, ale to też zostało zmierzone i można łatwo policzyć spadek napięcia na samej złączce.
Temperatury faktyczne elementów metalowych.
Prąd przepływający przez układ, przy użyciu przekładnika prądowego 400/5 i amperomierza na zakresie 1A.
Jakie są wyniki?
Temperatury są następujące, 130°C w chińskiej złączce i 65 w oryginalnej przy prądzie nominalnym. Daje to już do myślenia, nie?
Pomiary oscyloskopem, zacznijmy od końca, czyli spadek napięcia na kawałku żyły łączącej, ok 220mVpp, więc od wykresów ze spadkami napięcia na złączkach trzeba odjąć po 110mV.
Co dla oryginału daje wynik ok 50mVpp i 310mVpp dla chińskiej. Trzeba zwrócić uwagę że są to wartości peak to peak, żeby uzyskać wartość skuteczną trzeba podzielić wynik przez 2√2, przez 2 żeby mieć wartość maksymalną i przez √2 żeby maksymalną przekształcić w skuteczną. Co daje wyniki 18 i 109mV. Teraz możemy policzyć rezystancję złącza, no w sumie to dwóch w jednej złączce i samej złączki, oraz ile ciepła się tam wydzieliło.
Proste prawo Ohma, czyli R=U/I, co daje 0,56mΩ dla oryginału i 3,4mΩ dla chińczyka.
Na ciepło są dwie metody, I²R lub po prostu IU. 32A*18mV=0,57W na oryginale
32A*109mV=3,49W na chińskiej.
SZEŚCIOKROTNIE większą rezystancja przejścia.
Czy ktoś wciąż będzie chętny na zastosowanie ich u siebie w domu?

Kolejne pomysły są takie żeby wziąć kawałek pustaka, wkleić w niego puszkę, połączyć przynajmniej 2 przewody w środku i badać jak się zmienia temperatura w warunkach zbliżonych do naturalnych.
Są też dwa pomysły na rozwinięcie tego, czyli puszka w ścianie GK ocieplona wełną, i puszka na drewnianym baliku.
84e2e6b4-39b2-4b15-b134-9a869785d9f2
a1bbb8a5-3fec-4568-b40d-c4b3b740283b
myoniwy userbar
51

Dalej twierdzę, że te złączki wcale nie są niskiej jakości. Użycie ponad 7kW* jest właściwie niemożliwe w przeciętnym domu, chociaż oczywiście jak ktoś się uprze to tyle użyje.

Ludzie się strasznie przyczepili, że chińskie to musi być dziadostwo, a sami dalej mają instalację na złączkach śrubowych, które mają kilkanaście lub więcej lat, które są gorsze od tych chińskich.


Sam nie używam w domu chińskich ze względu na to, że np. ubezpieczyciel mógłby się przyczepić, bo jest właśnie taki błędny i powszechny pogląd, że chińskie musi być złe. Więc dla świętego spokoju użyję wago, ale do każdego innego zastosowania nie widzę problemu. Używam chińskich do podłączania pojedynczych urządzeń, albo lamp, jak nie chcę lutować.


*Można by włączyć piekarnik + czajnik + płytę indukcyjną na 1 fazie i zostawić je włączone przez 2 godziny, tylko kto tak robi? Ja się tyle urządzeń boję włączyć nawet nas WAGO 😂

Jestem za testem z puszką w zabudowie drewnianej, ale...

Test z przekładnikiem odzwierciedla prąd. A napięcia przy otwartym obwodzie tyle co kot napłakał.

Jak się złączka uszkodzi termicznie przy niskim napięciu maksymalnym to fajerwerków nie będzie.

A co to są obecne 3 waty? Nic.

Jakbyś @myoniwy zrobił to przy znamionowym napięciu to coś ciekawszego może zobaczymy.

Tylko odpal kamerę.

@myoniwy no legancka złączka, 2 godziny takiego prądu przeżyła :D. Przekonuje mnie to do używania w przemyślanej instalacji, wago na pewno odporniejsze na głupie manewry instalatora. Czekam na test kostek skręcanych. Może byś jeszcze z Juli spróbował te skręcane kapturki? W Szwecji parę lat temu były legalne w domach nowych, nie wiem jak teraz

Zaloguj się aby komentować

Następna
