#elektronika

51
923
#majsterkowanie #elektronika
Jak zmierzyć ile amperów przepływa przez żarzący się drut oporowy? Prąd zdecydowanie przewyższa możliwości amperomierza.
Myślałem żeby zmierzyć napięcie na przewodach które są połączone z drutem, następnie zmierzyć ich rezystancję i wtedy z prawa Ohma to wyznaczę, ale przecież drut jak się rozgrzewa to zmniejsza swoją rezystancję (przewody też).

Myślałem o przybliżeniu rezystancji drutu używając wzoru z wikipedii (temperaturowy współczynnik rezystancji dla przewodników), ale nie wiem jaką temperature osiąga drut, ani jaki jest jego temperaturowy wsp rezystancji.
Marchew

@redve To się nazywa bocznik. Weź GRUBY druciak który nie będzie się nagrzewał.

Marchew

@redve ps. ale kurka przewód zasilający chyba nie ma aż takiego dużego draftu aby jego rezystancja jakoś istotnie się zmieniała?

mike-litoris

@redve równolegle z drutem wepnij rezystor o znanej wartości (nie musi być nie wiadomo jakiej mocy), mierzysz na nim spadek napięcia który będzie proporcjonalny do prądu pobieranego przez układ.

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka #elektronika

Kolejna paczka aktualizacyjna

Szukając jak zachowa się cewka Rogowskiego wraz z rezystorem obciążającym przeczytałem kilka artykułów na ten temat.
W jednym była ciekawa sugestia jak wykonać taką cewkę z wykorzystaniem pustej szpulki po jakimś materiale. Akurat znalazłem pustą rolkę po cynie (społecznym #pdk ), nawinąłem 12 zwojów, żeby było ładnie. Tylko teraz żeby to wytestować trzeba mieć źródło z dużymi prądami i dużą częstotliwością. 40-60kHz bez problemu ogarnia ZVS do trafopowielcza. Ale finalnie cewka ma pracować w układzie gdzie będzie 300kHz więc trzeba mierzyć jak najbliżej tych wartości. Udało mi się osiągnąć 120kHz na ZVS, już całkiem fajna wartość. A oto i schemat.
Są tam 3 niestandardowe elementy. Pierwszy to cewka Rogowskiego, drugi to bocznik pomiarowy na tej samej linii i trzeci dziwny element to cewka która ma zwarte końce. W ten sposób jest wyprowadzana energia z układu powodując szybsze rozładowywanie kondensatora i większą częstotliwość rezonansową.
Teraz czas wyjaśnić czym jest bocznik, to jest po prostu rezystor, zazwyczaj małej wartości i jak największej dokładności. Wiedziałem że mogą pojawić się spore prądy to chciałem zrobić jak najmniejszą rezystancję bo straty mocy to P=I²R. Pod ręką leżał drut chromonikielinowy który ma 12,5mΩ/cm. Uciąłem 5 takich kawałków po 4cm. Czyli jeden kawałek ma 50mΩ, połączone równolegle dają 10mΩ, tyle że do końców musiałem jakoś doczepić kabelki to już nie mam 4cm na pomiary, lutować się tego stopu nie da, więc owinąłem drucikiem i zalałem cyną.
Rezystor jest, ale nie skalibrowany. Zrobiłem dwa odczepy z drucików, na tyle mocno owinięte żeby dobrze łączyło ale też na tyle żeby dały się przesunąć. Podłączyłem zasilacz regulowany, puściłem 1A i tak przesuwałem odczepy żeby miernik pokazał 5mV, testy dla 2 i 3A dały 10 i 15mV. Czyli mamy to, bocznik prądowy 5mΩ.
U=I*R, 1A*5mΩ=5mV. Zalałem klejem na gorąco żeby się nie ruszały.
Dobra, czyli już mamy czym zmierzyć prąd, mamy układ w którym ten prąd płynie więc zostają testy.
Wracamy do zdjęcia z wykresem.
Niebieski to sygnał z bocznika, żółty to sygnał z cewki Rogowskiego z rezystorem bocznikującym 1Ω. Zacznijmy od niebieskiego sygnału z bocznika. Wzór jest u góry, no to podstawiamy wartości. Oscyloskop pokazuje 1,2Vpp (peak-to-peak czyli wartości maksymalne) I=U/R=1,2V/5mΩ=240App. Nie, nie ma tu pomyłki, 240A.
Żółty wykres pokazuje napięcie z cewki, 548mVpp, szybko licząc daje to 2,27mV/A.
Korygując rezystor na ciutkę mniejszy pewnie dało by się ustawić 2mV/A, albo na większy i by było 5mV/A. Ale to nie o to chodzi.
Na wykresie są jeszcze dwie ciekawostki, zobaczcie że zbocza narastające niemal się pokrywają, a opadające już nie. To wynika z pracy układu, w jednym punkcie tranzystor przewodzi prąd a w drugim nie.
Druga ciekawostka, żeby nie powiedzieć anomalia to że wykresy niemal się nakładają. A nie powinny, jako że napięcie wyjściowe to pochodna ∆I/∆t to wykres powinien być przesunięty o 90°, a tu niemal się nakładają. I to jest zagadka której jeszcze nie rozwiązałem.
myoniwy userbar
fb6ee1d5-8748-41ce-b8a4-a5596e691244
5adbf5fe-4efa-4ecf-9f40-1c823cf45967
312a8563-71ed-488a-8464-c0fa12bab978
1dd6a68b-4b67-4721-b5c2-c36627b3c4b6
k0201pl

Dla wszystkich częstotliwości się tak dzieje

Może akurat tak się opóźnienia zgrały, że się nakłada prąd i napięcie?

osn_jallr

A nie zbierasz czasem radiówki zamiast pola magnetycznego? Ta cewka na koncu bedzie mocno siała.

klawo

@myoniwy pokaż kabelki masowe od sond oscyloskopu, kolego.

Dobra nie pokazuj, użyj sprężynek, tylko jutro niedziela, wiec nie wiem skąd je wytrzaśniesz.

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka #elektronika
Aktualizacja informacji dlaczego nie ma aktualizacji informacji o przebiegach prądu w czasie rozładowywania kondensatora.

Otóż, w czasie szybkich testów na nowym większym stanowisku ustawiłem iskiernik tak że miał ok 12mm przerwy (zazwyczaj liczy się po 1kV/mm przerwy). Iskra przeskakiwała ze 3x na sekundę. Zwiększając przerwę zmniejszała się częstotliwość, a to z powodu ładowania kondensatora do wyższego napięcia potrzebnego do przebicia iskiernika. No i tak sobie iskra przeskakiwała aż w końcu...
przestała, a przetwornica zaczęła pracować jak by była w trybie zwarcia. Po odpięciu kondensatora przetwornica zaczęła normalnie pracować, ciągły łuk na jej wyjsicu też mógł się zapalić. Czyli problem leży po stronie kondensatora.
Miernik nie pokazuje zwarcia, pomiar pojemności daje normalne 10nF to gdzie jest problem?
Ale to w pomiarach z napięciem kilku woltów. Po podpięciu przetwornicy z kV od razu są objawy zwarcia wewnętrznego. Czyli jest jakieś napięcie graniczne gdzie będzie jeszcze działało a potem ujawnia się usterka.
Dopiero wieczorem miałem czas na sekcję, rozbierając okładzinę po okładzinie w końcu znalazłem winowajcę.
Problem leżał w przekładce mikowej, miała jakieś wtrącenie które powodowało że w tym miejscu była ciutkę grubsza. Teoretycznie grubszy izolator to wyższe napięcie przebicia.
Tak, tak mówi teoria dla większej grubości całej przekładki, a praktyka mówi że jak coś jest grubsze w jednym miejscu i przyłoży się do tego miejsca siłę to wystąpi lokalne naprężenie.
No i tak też się stało, ściskając kondensator w imadle do czasu wyschnięcia silikonu odkształciły się trzy przekładki i 5 okładzin.
I właśnie w miejscu tego odkształcenia doszło do przebicia, więc kondensator stracił swoje właściwości. Teoretycznie wystarczy wymienić przekładkę na nową, a mam jeszcze kilka i powinno wrócić do normy.
Przy rozbieraniu zauważyłem że machnąłem się przy składaniu i poszły po kolei dwie okładziny z tego samego potencjału, a że pakiety były przygotowane tak by jeden biegun był na zewnątrz po obu stronach tzn że gdzieś dalej też jest taka pomyłka. Dla samej pracy kondensatora to nie ma znaczenia, ale przez taką pomyłkę straciłem jakieś 400pF na pojemności.

Co do samych pomiarów, zdjęcia niestety nie mam, ale małą analizę zdążyłem zrobić.
Tak jak pisałem ostatnio, żeby ograniczyć napięcie indukowane na cewce obciążyłem ją rezystorem, i to na grubo bo 1Ω. Czyli potrzebny jest prąd 1A żeby był 1V napięcia. No i w czasie pomiaru na jednym z oscylogramów miałem wartości ok 20V. Czyli już po stronie wtórnej popłynęło 20A, to ile płynęło po pierwotnej? Tego jeszcze nie wiem, muszę znaleźć jak to policzyć dla obciążonej cewki. Ale zapewne w chuj i ciut ciut więcej.

Scenariusz i reżyseria: myoniwy
Korekta i redakcja: myoniwy
Producent: myoniwy
myoniwy userbar
ab99d48f-360e-4dbe-886a-5ce1a166f216
6669b490-1d2b-4a2e-b964-1a008594ced3
f24bbef4-e030-4f94-8528-f92e93672d9f
kudlaty

Czekamy z niecierpliwością na dalszy rozwój projektu. A tak poza tematem nadal pracujesz w szkole?

Zaloguj się aby komentować

Zostań Patronem Hejto i odblokuj dodatkowe korzyści tylko dla Patronów

  • Włączona możliwość zarabiania na swoich treściach
  • Całkowity brak reklam na każdym urządzeniu
  • Oznaczenie w postaci rogala , który świadczy o Twoim wsparciu
  • Wcześniejszy dostęp, do wybranych funkcji na Hejto
Zostań Patronem
#konstruktorelektrykamator #elektryka #elektronika

Zaintrygowany wynikami ostatnich pomiarów w czasie udarowego rozładowywania kondensatora 10nF 10kV postanowiłem je powtórzyć, zobaczyć czy będzie powtarzalność. Zmienić trochę konfigurację i też zobaczyć czy będzie powtarzalność.
Pierwsza zmiana to zaekranowałem cewkę, najpierw taśma kaptonowa, potem folia alu i znów taśma kaptonowa. Chociaż tak teraz myślę to może zrobiłem tam jeden błąd. Bo taśma alu jest na około cewki, więc tworzy zwarty zwój dla niej. No trudno. Zmodyfikuje to później i porównam wyniki.
No i przy pierwszych próbach faktycznie wyniki wychodziły podobne do wcześniejszych, ogromne prądy, oscylacje w okolicy 2,7MHz, napięcie z cewki Rogowskiego w setkach woltów co wymagało rozszerzenia zakresu pomiarowego przez dodanie posobnika (taki rezystor szeregowo z woltomierzem/oscyloskopem).
Ogromna impedancja układu pomiarowego pokroju 400MΩ jest bardzo wrażliwa na zakłócenia zewnętrzne, a zwłaszcza na przepływające prądy w setkach amperów 10cm obok.
Dlatego postanowiłem trochę zmodyfikować układ, lekko obciążając cewkę Rogowskiego. Tak jak się to robi z normalnymi przekładnikami prądowymi. Poleciałem z grubej rury i dałem rezystor 1Ω. Żeby odłożył się 1V trzeba prądu 1A. Proste prawo Ohma.
Podpiąłem jedną sondę, zacząłem testować. Ale jako że druga była nie podpięta to łapała wszystkie zakłócenia i na wykresie była sieczka. Więc podpiąłem ją równolegle do wcześniejszej. Czyli oba wykresy powinny wyglądać tak samo, bo w końcu mierzą spadek napięcia na tym samym rezystorze.
No to spójrzcie na wykresy. Są takie same? No ni chuja nie są. A teraz spójrzcie na zdjęcie z sondami, są podpięte w to samo miejsce? No są. Więc gdzie jest problem?
A problemem są tzw smycze, czyli kabelki z krokodylkami. Tworzą pętlę indukcyjną, która wyłapuje wszystkie zakłócenia z otoczenia.
Dlatego muszę rozłożyć sprzęt na innym większym stanowisku badawczym, przewody pomiarowe skręcić ze sobą jak skrętka komputerowa, sondy podpiąć bez smyczy i dopiero może coś z tego wyjdzie.
Sytuacja podobna jak z filmu ElectroBOOM z profesorem Walterem Lewinem.
Tak że oczekujcie aktualizacji z nowymi danymi.
myoniwy userbar
5772801e-dbda-49a9-b652-5894459ce383
e43b6212-5267-4eb3-815a-1aa8f63e9886
87db04c1-ce24-4e1e-aab6-cc326aa93642
c9ea2c57-25fc-4177-8ce0-570f038daede
myoniwy

Maly update.

Zastosowanie skręconych przewodów pomiarowych i rozsunięcie całego układu pomogło. Przebiegi były już pozbawione zakłóceń.

Niestety nie zdążyłem zrobić zdjęcia.

Przyczynę tego poznacie w kolejnym wpisie.

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka #elektronika
Aktualizacja danych dotyczących budowy kondensatora mikowego.
Niestety mika ma słabą przyczepność i silikon się nie trzyma. Żeby uzyskać nominalną obliczeniową pojemność musiałem go ścisnąć tak mocno jak się da.
Pierwszy pomysł miałem z metalowymi płaskownikami, podczas spawania spoiny ściągają (skurcz odlewniczy i rozszerzalność temperaturowa), byłoby to solidnie ściśnięte, ale jednocześnie byłby tym metal, a po co mi metalowa obudowa w pobliżu kilku kV i 250kHz.
Dlatego padło na rozwiązanie z materiałów nieprzewodzących, czyli plexa i trytki.
Chciałem zrobić tak żeby trytki przyjęły kształt paraboli, no i prawie się udało.
Siła ściskająca jest wystarczająco duża, trzyma ładnie pojemność. Dodatkowe dociśnięcie kilkoma kg powoduje wzrost pojemność o kilka pF.
Skoro konstrukcja mechaniczna jest w miarę ok to trzeba sprawdzić teraz konstrukcje elektryczną. Czyli czy nie będzie miał przebicia.
Ma pracować w układzie gdzie będzie kilka kVpp i częstotliwość ok 250kHz. Nie mam źródła takiego napięcia (jeszcze), na razie mogę zrobić testy napięciem stałym. Generator przeciwsobny Mazillego, trafopowielcza z telewizora i już źródło kilkunastu kV gotowe. Tylko warto by znać jakie faktyczne jest napięcie. Jak zmierzyć tak wysokie napięcia? Można mieć kilowoltomierz, ale nie mam, można użyć przekładnika napięciowego (transformator) ale to zadziała tylko dla napięć przemiennych. Zostaje inna metoda, czyli wykorzystanie prawa Ohma, I=U/R. Mamy duże U więc potrzbne jest duże R żeby I było małe.
Akurat mam polutowaną taką przystawkę do takich pomiarów. Jest to 50 rezystorów 10MΩ±5%. No i tak się składa że wszystkie są w minusie i zamiast 500MΩ wszystkie mają 475MΩ. Dlatego nie zwracać uwagi na opisy markerem.
No i teraz są dwie możliwości pomiaru. Albo wraz z woltomierzem szeregowo wpiąć ten zestaw rezystorów tworząc dzielnik 1:48,5 czyli blisko 1:50, co by dawało 20.6V/kV. Jest też druga opcja, czyli rezystor wpiąć szeregowo z amperomierzem , a dokładniej to mikroamperomierzem. Wtedy będzie przelicznik 2,12μA/kV, taki trochę ciężki do liczenia. Dlatego nie podłączałem całego rezystora tylko taki fragment który miał 400MΩ (tam gdzie biały kabelek), co dawało 2,5μA/kV. 10kV to 25μA, straty na ciepło to 25mW. Praktycznie brak wpływu pomiaru na układ.
Przetwornicę zasiliłem z regulowanego zasilacza. Przetwornica startuje od ok 7V dając 3kV na wyjściu. A przy 16V daje pod 20kV. I tyle kondensator wytrzymał. Więc elektrycznie też jest sprawny.
Skoro już jest kondensator, i to naładowany do kilkunastu kV to żal się nie pobawić dalej. Szybkie rozładowanie kondensatora na iskierniku powoduje emisję światła i głośnego dźwięku.
Skoro mam możliwość pomiaru tak wysokich napięć to szkoda tego nie wykorzystać i zobaczyć jak to wygląda na oscylogramie.
A skoro napięcie to i prąd. Tylko jak zmierzyć prąd w układzie gdzie jest 16kV? Najlepiej bezkontaktowo, czyli przekładnik prądowy, ale szybkie zbocze prądu mogłoby zostać zniekształcone przez rdzeń przekładnika. To trzeba się go pozbyć, czyli cewka Rogowskiego.
600zw drutu 0,3mm na rurce PB 6mm.
Napięcia generowane przez cewkę były na tyle duże że oscyloskop z sondą ustawioną na 10x i skali na 100V/Dz nie ogarniał całego wykresu.
Czyli znów trzeba zmienić zakres pomiarowy. Sonda ma 10MΩ, czyli trzeba dołożyć rezystor szeregowo. Najlepiej to taki 90MΩ (X10) albo np 490MΩ (X50). Ale akurat takich nie mam, a nawet pewnie bym nie miał 90szt po 1M. Szukajc w pamięci z czego można taki rezystor zrobić (kiedyś do generatora Marxa rezystory robiłem z wężyka PCV i gliceryny), pojawił się w głowie obraz szklanych wysokoomowych rezystorów. Dobrze wiedziałem gdzie mogą leżeć, i o dziwo tam były.
Okazało się że są to rezystory 4x10^10Ω. Tak wielkie wartości że już z wykładnikiem potegowym zapisane, 400MΩ. Po połączeniu szeregowo z sondą daje rozszerzenie jej zakresu 41 krotnie, czyli to co pokaże oscyloskop trzeba pomnożyć x41, lub X4,1 przy ustawieniu parametru sondy w oscyloskopie na x100.
Na wykresie widać (żółty to napięcie na kondensatorze, a niebieski to prąd wyładowania) że w czasie 160ns napięcie z cewki Rogowskiego zmieniło wartość o 400V, ale to trzeba jeszcze pomnożyć x4 czyli 1,6kV/160ns.
Co daje 10V/ns. Przekształciwszy wzór z napięcia wyjściowego na prąd wejściowy wychodzi że musiał przepływać prąd ok 2160A, ponad 2kA, ale w krótkim czasie.
Chociaż jak to piszę to rośnie we mnie mała wątpliwość czy czasem pomiar nie został zakłócony przez nagłą zmianę natężenia pola elektrycznego. Muszę zrobić kilka kolejnych pomiarów dla pewności.
myoniwy userbar
943d1c87-75fd-4dbb-a5cd-1cc44df7fa96
4aa19ae1-b1d8-4008-b63d-1a5285de4b04
872e5d62-f1d2-4911-a154-b41534bc6305
8d33bfe3-6cea-4244-8cea-9b38caf6d5d5
d5db8444-04e7-4325-ad00-6728a1c1df30
NatenczasWojski

@myoniwy

Twój opis konstrukcji i testów robi ogromne wrażenie – świetna robota! Kilka uwag i sugestii, które mogą pomóc:

1. Pomiar napięcia: Twój sposób z dzielnikiem rezystancyjnym jest jak najbardziej poprawny, zwłaszcza biorąc pod uwagę duże wartości rezystancji. Jeśli jednak zastanawiasz się nad dokładnością pomiarów, warto byłoby rozważyć użycie komercyjnych rezystorów wysokiego napięcia z niższym współczynnikiem temperaturowym – mogą zmniejszyć ryzyko błędów.

2. Cewka Rogowskiego: Zastosowanie tej metody do pomiaru prądu w impulsach o dużej szybkości zmian (di/dt) to strzał w dziesiątkę. Jeśli masz wątpliwości co do zakłóceń, możesz spróbować ekranować cewkę, np. za pomocą siatki miedzianej, z zachowaniem odpowiedniej izolacji.

3. Zakłócenia: Wysokie napięcia i prądy impulsowe mogą generować silne pola elektromagnetyczne, co może zakłócać oscyloskop i inne urządzenia pomiarowe. Dla większej pewności możesz spróbować izolować miejsce pomiarów, np. wprowadzając ekranowanie całego układu pomiarowego.

4. Rezystory w dzielniku: Twoje rozwiązanie z szklanymi rezystorami to majstersztyk improwizacji! Jeśli jednak potrzebujesz większej stabilności, warto sprawdzić specjalistyczne rezystory do zastosowań HV, np. rezystory spiralne.

5. Testy wytrzymałości: Twój kondensator przetrwał test 20kV, ale warto pamiętać, że w dłuższej pracy powtarzające się impulsy mogą prowadzić do przebicia. Jeśli masz możliwość, możesz przetestować wytrzymałość dielektryka na napięcia przemienne przy częstotliwości roboczej.

6. Rozładowanie kondensatora: Zabawa w szybkie rozładowania to świetny sposób na wizualizację mocy, ale może też generować nieprzewidziane zakłócenia. Upewnij się, że inne elementy układu nie cierpią z powodu impulsów prądowych.


Podsumowując, Twój projekt to świetne połączenie wiedzy teoretycznej i praktycznej. Dobrze, że planujesz kolejne pomiary – w tego typu układach dokładność i powtarzalność to podstawa. Czekam na dalsze aktualizacje!

klawo

@myoniwy Weryfikowałeś ten prąd z energią zgromadzoną w kondzie?

Zaloguj się aby komentować

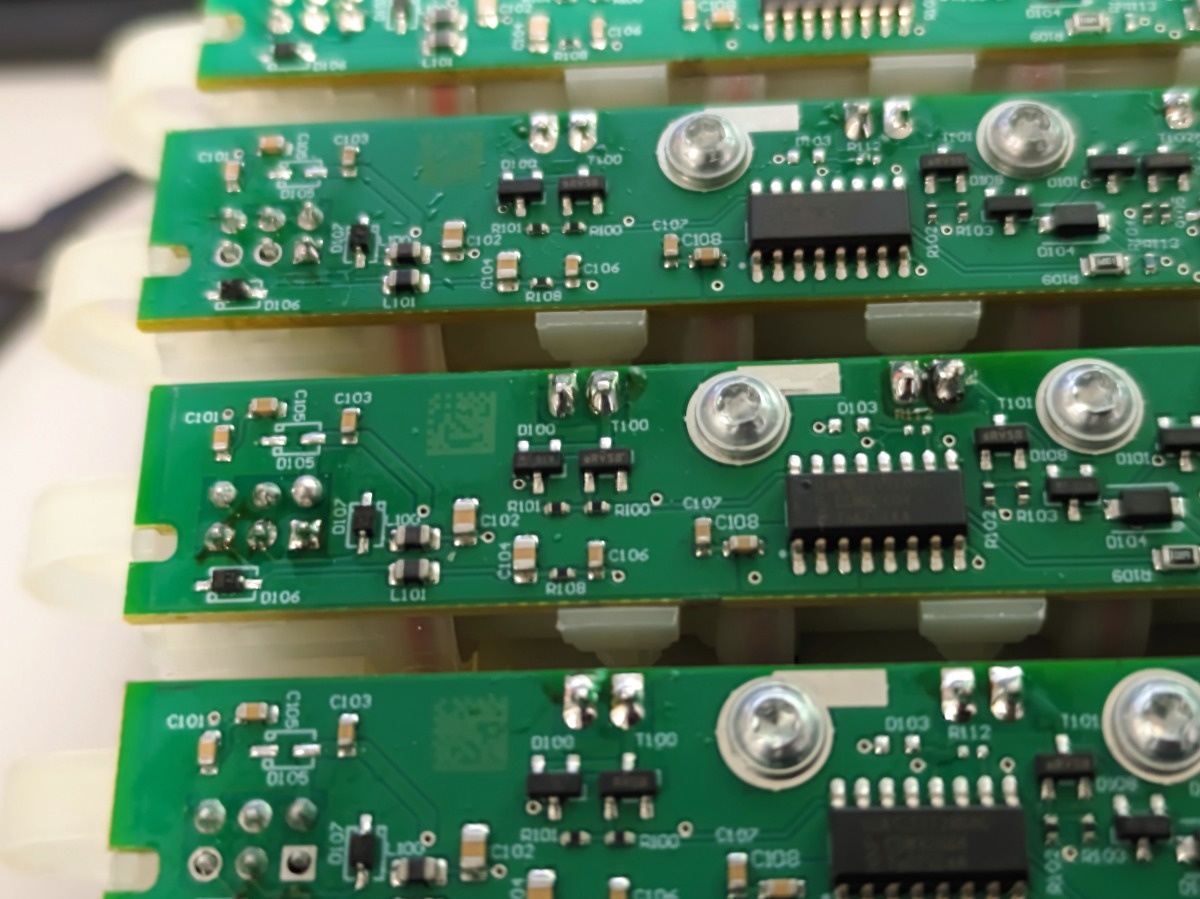

Krótkie info z mojej #pracbaza nt analizy modułów które po zmontowaniu odpadają na testerze końcowym.
Taki moduł z błędem elektrycznym/elektronicznym trafia do mnie do dalszej analizy. Robię to po to by odpowiedzieć na pytanie co poszło nie tak i jak usprawnić proces produkcji/montażu i podnieść jakość. Na zdjęciu widzicie fragment płytki PCBA modułu pneumatycznego, który odpadł na testerze z błędem pt "brak komunikacji ze sterownikiem modułu".
Analiza zaczyna się od oceny wzrokowej. Zauważyłem możliwe zwarcie na pinach sterownika na płytce i po obejrzeniu tego fragmentu pod mikroskopem potwierdziłem swoje przypuszczenia. Niby proste, ale ta kuleczka lutowia (odprysk podczas lutowania) ma jakieś 0,2/0,3 mm średnicy. Oczywiście skutecznie zwarła styki ukladu uniemożliwiając jego poprawne działanie. Po usunięciu tego odprysku moduł zaczął działać poprawnie.
#elektronika #produkcja
9b982765-e4a5-4b65-9af0-0713f73982e6
Thomash80

Ja do takiej pracy miałem maszynę (AOI) lepsze to niż wytężanie wzroku.

Felonious_Gru

@Yes_Man ja mam takie kulki z miedzi między polami miedzi na pcb drugiej warstwie z 6 xD

Marchew

@Yes_Man I jakie zalecenia?

Nie znam się na takich płytkach, ale jako amator mam wrażenie że tej cyny jest nieco za dużo.

Zaloguj się aby komentować

No to zacząłem składać moje #atari1088xel.

Instrukcja każe zacząć od rezystorów, a że mam całą walizeczkę takowych, to przynajmniej nic dokupować nie musiałem. Niezwykle relaksująca robota. Wygrzebać z walizeczki, upewnić się multimetrem, że to na pewno te, znaleźć na płytce odpowiednio oznaczone miejsce, przewlec, zapętlić. A później przylutować, poucinać nóżki i umyć płytkę.

Z padniętej #atari wylutowałem CPU i sprawdziłem w innej. Poszło szybko, bo drugi, sprawny egzemplarz ma CPU w podstawce, więc w nim lutować nie musiałem. Procesor działa, więc tego kupować nie muszę (a na eBay chodzi po jakieś 65 zł z przesyłką ze Słowacji). Wylutowałem też gniazdo SIO do urządzeń zewnętrznych. To gniazdo to niekompatybilny z niczym wymysł Atari, więc trzeba go wydłubać ze starego sprzętu. Niby jest do ściągnięcia projekt na Printables, ale nie widzę nigdzie do kupienia gotowych, nowych sztuk. W przeciwieństwie do wtyczek, te można dostać bez problemu.

Do wylutowania i sprawdzenia jeszcze GTIA, Antic i PIA. To trochę więcej roboty, bo musiałbym je wylutować też ze sprawnej sztuki i wstawić podstawki. Ale może odpuszczę sobie sprawdzanie i dopiero gdy złożone Atari 1088 XEL nie zadziała, to tu w pierwszej kolejności będę szukał przyczyny.

A co do reszty standardowych elementów, to już wstępnie wyklikałem sobie listę zakupów na DigiKey.pl. BOM (czyli Bill of Materials, zestawienie elementów) tego projektu jest z 2017 i kilka elementów zostało wycofanych z produkcji, więc musiałem dobrać zamienniki udając, że mam pojęcie, co robię. Na razie wyszło około 430 zł. Jeszcze się z pięć razy upewnię, że mam wszystko i pewnie w 500 zł się zamknie. Z przesyłką gratis.

Przy okazji lupkę sobie kupiłem. Pro.

#diy #elektronika
7b128bd5-3753-4020-a0be-cdfe514bb556
f3d526e9-1e1e-4206-b384-9b32f48a18c1
63e7a928-e70d-4b19-a7d3-fbb89c9c005e
86f48df9-8107-4d5f-935f-4c730dd79403
rm-rf

@Shagwest a jak lutujesz elementy przewlekane? Tak z ciekawości? Bo każdy ma swoją technikę, ja daje flux, przewlekam, dociągam, przycinam na 1mm, lutuje wszystko i później zmywanko i gotowe

Zaloguj się aby komentować

Popełniłem drobną przeróbkę.
Rok temu kupiłem w stonce lampkę warsztatową z magnesami. Taką do podwieszania pod maską samochodu.
Fajna, choć ma dwie wady:

  • krótko świeci, coś rzędu 1,5 godz. przy maksymalnej mocy,
  • jeden upadek powoduje wyłamanie zatrzasków od obracania stop.

Kupiłem drugą, taką samą, z wyjątkiem marki i koloru. Jest nowa, więc ma całe zatrzaski, ale akumulator ma pojemność 1200 chińczyko-godzin.

W pracy mam dłubaka, który wyposażył mnie w trzy ogniwa 18650 z odzysku. Drugi przygrzał blaszki. Mnie zostało połączyć to w pakiet 3p. Dla jakiegokolwiek bezpieczeństwa dałem BMS 1s.
W latarce mieści się to na styk, bo projektant zdecydował o daniu odbłyśnika do listwy led, co cofnęło wkład na środek rury. Jest jednak zamocowane oryginalnymi obejmami i liczę na brak fajerwerków poza wydłużonym czasem pracy.
Przy okazji odkryłem i usunąłem niemalże zwarcie zrobione cyną na złączu baterii.

#macmajster #elektronika #diy #zrobtosam
b5239f1c-e19a-4b80-b9aa-d4186e9aee7e
0bf9d161-9491-4a2a-a7ec-6be6bf604cb0
0079e2c2-fbb5-4cb6-a495-8801aabc4ba3
3b0ff5bd-ce4f-4b99-8873-3db181602a1d
fd5dd575-87cd-44c3-ada5-bf62082342e5
GitHub

A działa po złożeniu? ;)

DonRzoncy

Upchnięte jak rumuny w bagażniku. Jest git.

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka #elektronika #hobby #spawanie
Kompletuję materiały na nowy projekt.
Będzie dużo ciepła, wysokie napięcie i efekty audiowizualne.
Niektóre rzeczy można tanio kupić, np za 109zł lampę GU81, ale inne już są droższe. Taki kondensator rezonansowy 10nF 10kV to już jest wyzwanie.
Wg obliczeń prąd płynący w kondensatorze będzie miał ok 40A, zależnie od częstotliwości rezonansowej. Szybkość zmian napięcia może dochodzić do 8kV/μs. Jest to dużo, nie każdy izolator to wytrzyma. Literatura mówi że najlepszym izolatorem do takich zastosowań to próżnia, tylko nie ma dostępnych takich próżniowych kondensatorów 10nF. Są takie po 100pF, ale to 100szt potrzeba. Inne izolatory które mogą spełnić wymagania to polipropylen albo mika. Są dostępne kondensatory polipropylenowe, tyle że taki na 1kV przy 200kHz ma dopuszczalne napięcie pracy ok 100V. Więc bym musiał połączyć 100szt szeregowo żeby utrzymać odpowiednie napięcie, i później dziesiątki takich lini równolegle żeby mieć odpowiednią pojemność. Czyli setki kondensatorów do lutowania. Drogo, duże i niepewne. Ale znalazłem już folię PP żeby zrobić taki samemu, jest to jakaś alternatywa.
No to zostaje mika, nie ma dostępnych od ręki takich, ale są dostępne półprodukty.
Kupiłem dwa arkusze miki 0,4x0,5m, 1x0,22m taśmy miedzianej 0,1mm.
Mikę pociąłem na kawałki 10x12,5cm, a taśmę na odcinki po 8cm i zgiąłem ją w pół, wyszła okładzina 11x8cm.
Do połączenia okładzin wykorzystałem motyw z roboty @Yes_Man czyli spawanie miedzi tigiem. Zespawalem okładziny w dwa pakiety.
Każdy kawałek miki posmarowałem masą uszczelniającą, ma dwie funkcje, ma działać jako izolator elektryczny i jako materiał trzymający całość w kupie.
Pierwotnie chciałem jeszcze mikę pomalować obustronnie miedzią w sprayu, żeby okładziny były jak najbliżej siebie, byłaby większa pojemność, ale próbne malowanie okazało się że mimo opisu 99% miedzi, to nie przewodzi prądu, nawet na odcinku 0,5mm. Więc bez sensu dokładać roboty. A kiedy sprawdzałem to samo z ocynkiem w sprayu i tam przewodził prąd. Może kolejny kondek będzie z aluminiowych okładzin.
Poskładany i dociążony akumulatorem kondensator ma trochę ponad 5nF, teraz siedzi ściśnięty w imadle już ze 12h. Mocniejsze ściśnięcie to lepiej rozprowadzony klej, cieńsza warstwa to i okładziny bliżej siebie. Nie będzie to 10nF jak planowałem, ale jakieś 6 powinno wyjść.
Teraz już bym zrobił to trochę inaczej, nie spawałbym okładziny, raczej lutowanie i to po złożeniu kondensatora.
Jak przetrwa próby napięciowe, czyli przynajmniej 16kVDC to będzie git. Wpakuje go do układu rezonansowego.
Ps1.
Aaa, i jak to kiedyś mawiali:
Jeśli czegoś nie ma na allegro to to nie istnieje.
No i rzeczywiście tak jest, bo na allegro można znaleźć kondensator 10nF 15kV impulsowy, na bazie teflonu za 150zł, kupiłem dwa, jeden niestety przyszedł pęknięty, zareklamowane.
Ps2.
Znalazłem kondensator 10nF 10kV prawdopodobnie ceramiczny, z techniki radiowej.
Jedna z polskich firm sprzedaje takie jako używane.
Cena za 1szt to 12300zl netto. Nie, nie pomyliły mi się zera.
myoniwy userbar
248c6d54-442a-4a01-8db1-95e6f29d4618
98048b5b-75e1-42fd-86e4-d1823964d601
89224568-daa9-4875-827c-c883504f2435
19964a01-7ae9-4577-a8c3-65c431821bef
1dc94fc5-354c-47b5-a50a-b3c93fcfe4a9
k0201pl

@myoniwy często łatwiej rzeczy do w. cz. znaleźć na ebayu niż na allegro.

ivaldir

@myoniwy

Kompletuję materiały na nowy projekt.

Ok, co z tymi?


Robię przygotowania do pewnego projektu którego sercem będą te dwa słoiki.


Wciąż brnę w pomiar prędkości światła.


Planujesz dokończenie i podanie jakichś wniosków?

Zaloguj się aby komentować

Czasami pomagam znajomym w różnych sprawach związanych z komponentami elektronicznymi w samochodach. Tutaj widzimy fragment płytki PCBA która jest tylnym kierunkowskazem montowanym w Alfie Romeo Stelvio. Widoczny element to dioda LED emitująca światło koloru czerwonego. Maleństwo ma wymiary 2,2*3 mm i moc 2W. Niezłe bydlę!
Tak, czerwonego, gdyż auto zostało sprowadzone z USA. I padła próśba o pomoc w zidentyfikowaniu elementu i dobór diod w kolorze żółtym. W dalszej części pewnie relut
#elektronika #samochody #majsterkowanie
d830a126-4e93-414e-a683-0a211507a5e3
eef05b1c-4c9e-4bb6-b36d-f58d49e2f04e
Heheszki

na olx 500,- cala konwersja. Tak się dobrze czujesz z lutownicą, wiąże się z Twoim zawodem czy ambicjonalnie zdarza Ci się podejmować impulsywne decyzje? Szczere pytanie

Zaloguj się aby komentować

Aktualnie wdrażamy w #pracbaza spawanie drutu nawojowego na piny w cewkach. Wstępne wyniki są obiecujące. Ciekawe jak to będzie wyglądało w wielkoseryjnej produkcji. Dotychczas drut był lutowany co generowało masę problemów jakościowych i z uwagi na wymóg stosowania lutów bezołowiowych było mało trwałe.
#technologia #spawanie #elektronika
648a9971-c278-4864-8095-74d4ed4eca4a
MostlyRenegade

@Yes_Man a na czym polega takie spawanie?

Yes_Man

@MostlyRenegade do dolnego pinu przykładasz masę, spawanie łukiem elektrycznym z elektrodą stałą (platyna bodajże) przykładasz od góry. Spróbuję wrzucić zdjęcie spawu w widoku z mikroskopu, ciekawie to wygląda

myoniwy

@Yes_Man obstawiam wolfram.

Spawanie typu SPOT

Half_NEET_Half_Amazing

@Yes_Man

w sensie jakby mocno zgrzewacie zamiast używać spoiwa?

lipa13

@Yes_Man Przypomniałeś mi moją pracę za gówniarza. Nawijałem takie ceweczki na takiej mini tokarce a potem ręcznie lutowałem te druciki. Całkiem spoko praca dla emeryta, jako szczyl nudziłem się niemiłosiernie. W sumie do dzisiaj mnie ciekawi jak taka manufaktura w której większość roboty nie była zautomatyzowana utrzymywała się na rynku.

Zaloguj się aby komentować

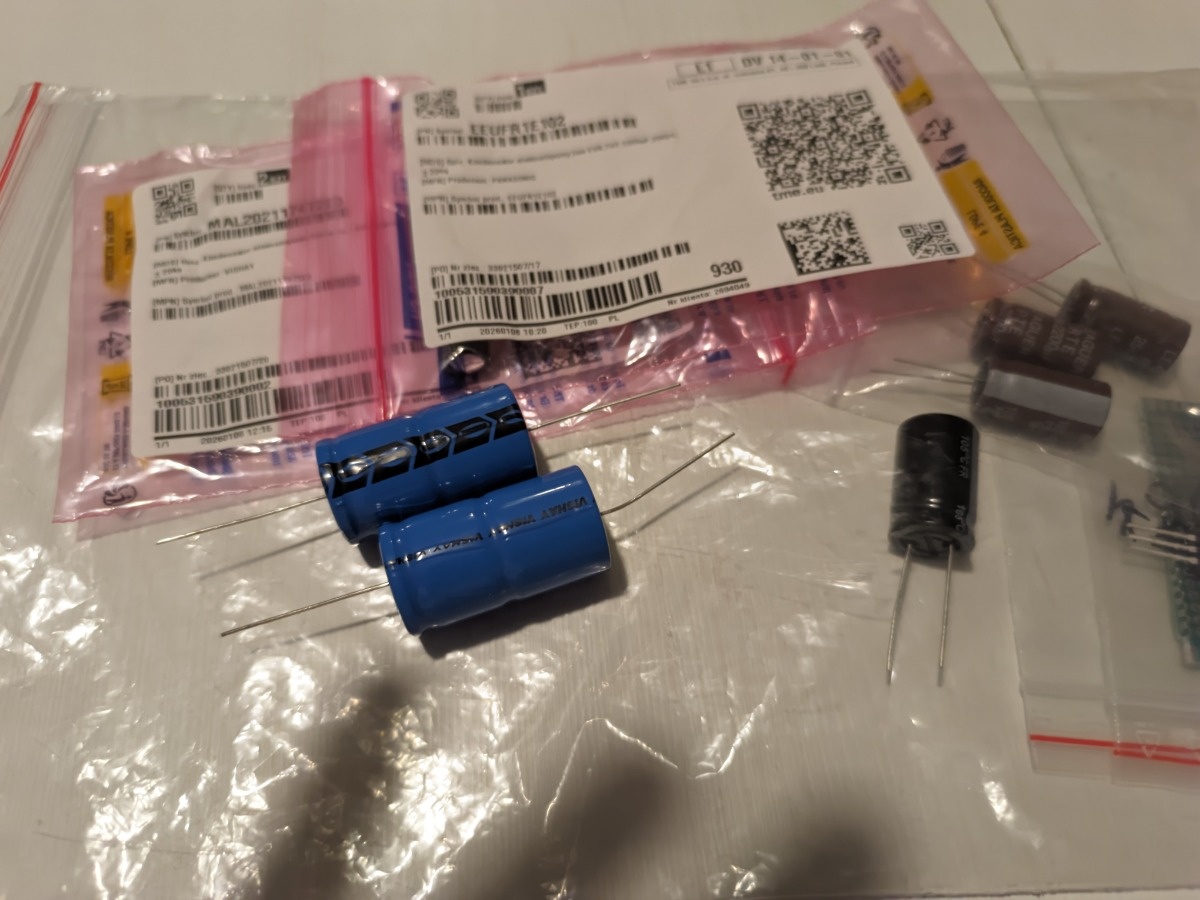

Ale sobie projekt na zimę wymyśliłem - będę składał nowiutkie #atari

Pewien typek zza oceanu zaprojektował i wypuścił na open source nową płytę główną małego Atari w formacie Mini-ITX. Płytka zawiera w sobie kilka ulepszeń, a do działania wymaga kilku kolejnych, jednak jako całość jest to nadal Atari. Posiada miejsca na oryginalne złącza do urządzeń zewnętrznych, dodatkowo wyjście RGB i wejścia PS/2 na mysz i klawiaturę. Pięć głównych chipów Atari, czyli Sally, Antic, Pokey (sztuk dwie, jak chcesz mieć stereo), GTIA i PIA też trzeba wsadzić - to właśnie czyni z tego projektu prawdziwe, unowocześnione Atari, bo nie jest to komputerek na FPGA czy innym RaspberryPi, który teraz emuluje Atari, a za pięć minut może udawać Amstrada.

No tylko cały ambaras w tym, że te chipy trzeba skądś wziąć. Rozmontowanie działającego sprzętu w tym celu absolutnie odpada. Mam jednego trupa, więc aktualnie plan jest taki, że wylutuję z niego co się da i przetestuję w innym egzemplarzu. Jak żaden z układów nie będzie działać, to CPU (w sensie Sally) da się tanio kupić na Ebay. Z tandemem Antic + GTIA trudniej, bo aktualnie widzę tylko wersje NTSC, w dodatku w USA z wysyłką za ponad stówkę. Pokey to już w ogóle ciężko dorwać, ale tu myślę, że i tak odejdę od oryginału i wrzucę posiadany PokeyMAX, bo ma dużo większe możliwości. Pozostaje jeszcze kilka szczegółów, jak np. kwarc 3,546894 Mhz, którego śladu na portalach aukcyjnych nie widzę. Ale ponoć jest dostępny zamiennik i już poczyniłem kroki w celu pozyskania takiego. Poza tym wiadomo, pierdyliard rezystorków i kondensatorków, ale to już standardowe rzeczy. A, i te wspominane rozszerzenia. Jedno z nich jest dostępne tylko w USA, ale popytam ludzi w Polsce, może ktoś zamawiał więcej sztuk i ma na handel. Później jeszcze uśmiechnąć się do kogoś z drukarką 3D, żeby wydrukował elementy do obudowy i będzie piękny minikomputerek pod telewizorem.

W dokumentacji napisano:

It is assumed that the assembler of this board is at an expert level concerning soldering skills, with previous board assembly experience, and has a good foundation in electronic trouble-shooting. This is not a project meant to be taken on by an amateur.

Czyli idealnie dla takiego profesjonalnego amatora, jak ja Ale serio, nie ma tu żadnych elementów SMD czy BGA, wszystko klasyczne, punkty lutownicze ładne i duże. Co może pójść nie tak?

#elektronika #diy #starekomputery #atari1088xel
5ff4a3da-7e16-4f5b-b3cd-bb8b27629a57
JPII2137

@Shagwest wczoraj mnie bzik dopadł, też będę składał

896a63e2-1000-4c6b-9091-e45343602a01
szystah92

Królu złoty. Zakładaj tag do obserwowania i raportuj! Sam bym się pobawił w takie projekty ale brak czasu mnie wdusza do okazjonalnego dłubania

VonTrupka

>Co może pójść nie tak?


pójść może nie, ale skoro to wszystko rozłożyłeś na kanapie, to przynajmniej na tym nie usiądź (☞ ゚ ∀ ゚)☞


a tak serio to wrzucaj postępy na tagu, albo załóż dodatkowo autorski

ja wymiękłem w momencie gdy rozglądałem się za ataryną 130XE to jedyne co znalazłem wtedy to była kompletnie rozdupcona i niedziałająca 65XE za 2 tysiaki (☉__☉”)

Shagwest

@VonTrupka Będę wrzucał pod #atari1088xel.


Ogólnie jak tak sobie obserwuję, to sprawne małe Atarki chodzą po około 600 zł (albo raczej po tyle stoją na Allegro, a po ile chodzą, to nie wiem). Mnie w tej chwili bardziej interesują niesprawne egzemplarze. Takie wyciągnięte po 30 latach z piwnicy, wrzucone po taniości na OLX, żeby tylko się pozbyć. Praktycznie tego już nie ma. Albo leci jako "niesprawdzone" za 600 zł, albo do elektrośmieci. A nawet z kompletnie zjaranego egzemplarza można przydatne rzeczy odzyskać.

VonTrupka

@Shagwest ja niestety nawet amatorem-elektronikiem bym się nie nazwał. Nie potrafiłbym postawić na nogi niedziałającą atarynę, bo nie znam się na elektronice na tyle aby wiedzieć jakie komponenty dobrać, w szczególności czym je zastąpić. Dwa że mam jakąś tandetę do lutowania którą mogę zespawać dwa przewody o fi 10mm, a nie rezystory, kondensatory itp. Na dodatek czytając z czym się będziesz borykał to mi już zupełnie się odechciewa :<


Co do cen, to moja fascynacja miała miejsce już dawno temu, będzie 8-10 lat. Wtedy był spory boom na retro. Po tym czasie już praktycznie nie szperałem za tym, bo zacząłem żyć na walizach. Nie miałbym tego nawet gdzie składować aby tego szlag nie trafił lub ktoś sobie po raz kolejny nie przywłaszczył.

Zaloguj się aby komentować

Oscyloskop z funkcją rejestracji pomiaru do 500 euro. Słucham propozycji.

@entropy_ @myoniwy

#elektronika
maximilianan

@entropy_ ten instek trochę kusi. Co ciekawe w Niemczech (wyższy model) stoi za 440 euro, a w Polsce za... 3719 zł XD przeceniony z 4679 XDD

Felonious_Gru

@maximilianan ej, ale 440eur to ze dwa tysiące pln

Mor

@maximilianan Ja jestem na tak. Jak byś kupił taki za 400 euro to byś zaoszczędził stówę.

myoniwy

@maximilianan rejestracji czego? Do jakiej formy?

Jakie próbkowanie?

Zaloguj się aby komentować

Felonious_Gru

A jak chciał pochwalić przerzutnik schmitta to duzo lepszym przykładem jest wylacznik zmierzchowy

486b94bb-269b-4afc-80f8-1d079c6cc342

Zaloguj się aby komentować

Serio? To po co mialbym wlaczac tryb AI superturbodynamo oszczedzanie energii xD

#elektronika #ekonomia
add9649c-c622-4b75-94d5-1e874b7bf06e
radidadi

@bartek555 zamrażarka musi odejść

bartek555

@radidadi dosc kiepsko bedzienwygladalo wtedy zycie me

Felonious_Gru

@bartek555 zamrażarka zapewnia ci kolejną emeryturę, czy jak?

Mr.Mars

@bartek555 Wystarczy wyłączyć zamrażarkę i lodówkę. AI będzie w szoku.

sireplama

Czekaj. Zamrażarka nie powinna Ci tyle wpieprzac prądu. Chodzisz pomieszczenia nią?

Zaloguj się aby komentować

#fotografia tak z czystej ciekawości, gdzie kupujecie sprzęt foto? Pytam, bo zwykle w moim przypadku było to Centrum Sony/Fotoforma/Fotojoker/Interfoto, w każdym razie omijałem sieciówki z elektroniką. Generalnie z racji tego, że jak coś się ze sprzętem stanie (albo i na etapie zakupu stacjonarnie) to zamiast pomóc lubią utrudniać. No i reklamę mają natarczywą. Ale, mówią że CenaCzyniCuda - przy paru stówkach potencjalnie w kieszeni zaczynam się zastanawiać.
#zakupy #mediaexpert
#elektronika
Konto_serwisowe

Kiedyś w Euro (w tym sporo z outletu), bo było najtaniej. Ostatnio z fotoformy i cyfrowe.pl, bo... mieli najtaniej. Nie ma się co przywiązywać do sklepu.

FocusToInfinity

@jedzczarnekoty Swego czasu byłem przywiązany do jednego sklepu bo była dobra ekipa i można było sporo się dowiedzieć, ale potem wszystko się rozmyło. Więc nie zgadzam się, że należy mieć wszystko w d i kupować gdzie taniej. Jak znajdziesz pasjonatów, wiem, że to się rzadko zdarza, ale jak znajdziesz, to warto ich wspierać i robić zakupy właśnie u nich. Portfelem decydujemy właśnie o tym czy otoczą nas bezduszne korporacje czy ludzie z pasjami.

nicram

Różnie na necie, ale ostatnio niektóre elementy z zenmarket bo w Polsce nie dostępne. Ale ja w systemie Pentax, to może dlatego

Zaloguj się aby komentować

#fotowoltaika #elektronika #elektryka
Cześć,

zainspirował mnie wpis @dildo-vaggins o opłacalności fotowoltaiki. Chiałbym przedstawić swoje wyliczenia na ten temat. Po krótce posiadam fotowoltaikę 4kWp z magazynem energii od grudnia 2022 roku. Jest to sofar hyd3600es z magazynem energii. Do końca października 2024 roku miałem 5kWh w akumulatorach AGM, teraz udało mi się przejść na LiFePo4 DIY 15kWh na ogniwach LF280K.
Panele postawiłem na gruncie i dociągnąłem sobie kabelki do piwnicy. Ogrzewam się kominkiem z rozprowadzeniem powietrza uzupełnione klimatyzacją. Wodę ogrzewam prądem. Mieszkamy we czworo.
Rozliczenie opieram na podstawie rachunków z PGE z 2022 roku w porównaniu do podobnego okresu z 2024r.

Ilość kWh spadła z 4217kWh do 2552 kWh w okresie posiadania magazynu opartego o akumulatory AGM. Nie było to optymalne rozwiązanie ze względu na prądy jakie mogłem pobierać z tych akumulatorów ale na takie rozwiązanie na tamta chwilę było mnie stać. Wyrwanie energii na podgrzanie wody w bojlerze powodowało bardzo szybkie spadki napięcia akumulatorów i brak możliwości pobrania 5kWh z nich. Wodę w okresie letnim najlepiej było mi podgrzewać wtedy gdy świeciło słońce a jego zanikanie świetnie uzupełniał akumulator. Po zachodzie słońca starałem się nie używać odbiorników duzej mocy (powyżej 1 kW), lub przenosiłem ich zasilanie pomiędzy falownik a licznik i odbiór ustawiałem w II taryfie (np.: zmywarka, pralka).
Od maja tego roku wszystkie urządzenia mam wpięte pod zasilanie akumulatorów co jeszcze bardziej zmniejszyło pobranie energii z zakładu. W czerwcu, lipcu i sierpniu dobrałem około 80 kWh na miesiąc w porównianiu do około 300 w 2022 roku.
Patrząc na zmiany cen energii w ciągu 2 lat to gdybym nie założył fotowoltaiki to moje rachunki za prąd wzrosły by o prawie 2200 zł rocznie. Przy tych różnicach cen energii inwestycja zwróci mi sie w 8 lat, co uwazam za przyzwoity okres. Magazyn zrobi mi około 600 cykli w tym okresie co będzie stanowiło 10% jego żywotności.
Przy dzisiejszych cenach paneli fotowoltaicznych i falowników hybrydowych inwestycja zwróci się jeszcze szybciej. Przy swoich obliczeniach nie bralem pod uwagę energii oddanej do zakładu, ponieważ nie znam cen energii w przyszłości a dzisiejsze 25gr/kWh za pół roku co mi dało zawrot 500 zł na fakturze półroczej.
Fotowoltaikę wybudowałem sam i zgłosiłem do zakładu, potrzebne były tylko uprawnienia SEP. Robotę zacząłem popołudniami w październiku, licznik wymienili mi na początku grudnia 2022. Koszt instalacji z akumulatorami AGM to 17 tys zł, Lifepo4 5 tysięcy. Zwrot z programu Mój Prąd 6000 i ulga podatkowa nie pamiętam już ile ale coś koło 1200zł co daje finalnie 16000zł. Do nadzoru pracy falownika używam HomeAssistanta który steruje bojlerem i klimą tak aby optymalizowac autokonumpcję i utrzymać optymalne warunki w mieszkaniu (np właczam klimę poniżej 20 stopni przed powrotem do mieszkania). Jakby ktoś był zainteresowany jakimiś szczegółami to postaram się to bardziej szczegółowo opisać w kolejnym wpisie. Czekam na info od @dildo-vaggins jak jemu wychodzi opłacalność. Z tego co pamiętam to u niego nie ma oddawania do sieci.
fbc1871b-44ac-4dff-8109-a29a2d476365
D21h4d

Używam dodatkowo oprogamowania od sofara, ale nie daje mi możliwości integracji pomiędzy pozostałymi komponentami sprytnego domu. Poza tym HA zczytuje mi więcej wskaźników i częściej niż oprogramowanie od sofara i robi to w sieci domowej.

dildo-vaggins

@D21h4d Biorąc pod uwagę szacunki na grudzień prąd zużyty przez dom to wartość 8557zl a kupiony z sieci to wartość 2027zl więc koło 6500zl oszczędności. Użyłem mniejszych cen za kWh bo nigdy nie miałem drożej niż 1.17zl a obecnie mam po 99groszy.

D21h4d

@dildo-vaggins u mnie po sąsiedzku licząc ilość kWh przez cenę z fv wyszło 1.57 za kWh. Także idzie w dobrym kierunku

D21h4d

@Felonious_Gru zwraca się po 8 latach

Zaloguj się aby komentować

Cześć hejtowicze

Zostało mi kilka akumulatorów 12V 9Ah po padniętym UPS-ie.
Nie są stare, więc szkoda mi je wyrzucić, wystawiłem na OLX, ale zero zainteresowania, bo nie mam zamiaru tego wysyłać.
Macie jakieś fajne pomysły na użycie tego? Jakieś ciekawe projekty? Jakaś strona może? Coś brakuje mi kreatywności.

#diy #elektronika #pomysly
dradrian_zwierachs

Zrób sobie mobilne nagłośnienie do gitary i pograj na streecie. Wystarczy przetwornica.


Zrób sobie taser dla niechcianych gości. Wystarczy lutownica.


Zrób sobie awaryjne zasilanie lodówki?

ivaldir

@dradrian_zwierachs

Zrób sobie mobilne nagłośnienie do gitary i pograj na streecie. Wystarczy przetwornica.

Ciekawe, ale nie mam, ani nie gram na żadnym elektrycznym instrumencie muzycznym.


Zrób sobie taser dla niechcianych gości. Wystarczy lutownica.

Lekko niepraktyczne - te akumulatory ważą kilka kilo/szt. Chyba, że to instalacja stacjonarna w domu, ale wtedy mam do dyspozycji prąd z gniazdka.


Zrób sobie awaryjne zasilanie lodówki?

To właśnie ogarniał UPS, ale zaniki u nas nieczęste i max na kilka godzin. Poza tym mam awaryjne zasilanie na cały dom. No nie teraz, bo akku rozładowane z braku słońca

Felonious_Gru

@ivaldir autko dla dziecka

ivaldir

@Felonious_Gru Hmmm, ciekawy pomysł, jednak poza akku, to nie mam żadnych części albo czegoś co można by przebudować na autko.

NatenczasWojski

@ivaldir czy to litowo jonowe?


bo jak tak to ja mam taki pomysł:


  • potrzebujesz baterie litowo jonowe

  • piankę do nurkowania najlepiej 9+9

  • go pro

  • bilet lotniczy do usa


robisz jakieś prosta elektronikę żeby po jakimś czasie doprowadzić do zwarcia i zapalenia się akumulatorów. Bierzesz to do podręcznego. Ubierasz się w piankę, zakładasz go pro i lecisz do usa


w połowie lotu pożar, wodowanie, panika, wszystko nagrywasz. Ludzie w zimnej wodzie umierają, ty masz piankę i dalej nagrywasz.


jesteś uratowany jako jedyny, sprzedajesz nagranie za miliony, udzielasz wywiadów, piszesz książkę. Jesteś ustawiony do końca zycia


dla mnie 10%

entropy_

@NatenczasWojski powodzenia w przemyceniu na pokład samolotu kilkudziesięciu kilo baterii xD

Nie podjadą nawet na kilometr xD

NatenczasWojski

@entropy_ to weź mniej ale owiń w polar z poliestru.

Zaloguj się aby komentować

Następna
